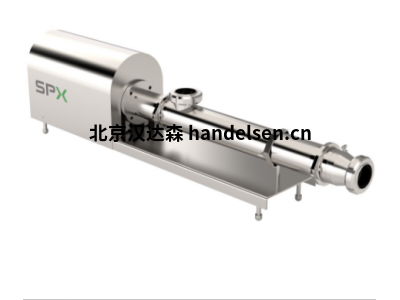

SPX混合器TPX101參數介紹

貨號L175668

外徑101,6mm；

長度1405mm；

重量12.1kg；



傳熱

傳熱技術在現代制造業中受到高度重視。傳熱系統廣泛存在于各種工業和工業過程中。從飲料加工到石油和天然氣精煉，傳熱過程在生產線中起著至關重要的作用。傳熱技術的多功能性允許一系列不同的用途。熱交換器和其他傳熱系統具有冷卻，加熱，冷凝和蒸發的兼容性，使這些系統具有罕見的多功能性。



SPX刮擦表面換熱器

使用間接傳熱的刮板式換熱器由流經產品管的產品組成，加熱或冷卻介質通過"夾套"在該產品管周?chē)鲃?dòng)。熱或冷卻介質和產物的分離是間接傳熱系統（如刮板式換熱器）的定義屬性。刮板式換熱器也由產品管內突變軸上的旋轉葉片定義。突變軸和葉片旋轉以將產品從傳熱壁上移除，從而減少結垢的機會(huì )并增強傳熱。刮板式換熱器通常用于加熱、冷卻、結晶、巴氏殺菌、滅菌和糊化過程。



刮板式換熱器設計有三種微妙的變化。刮面換熱器，突變軸安裝在產品管的中心，是同心刮面換熱器。同心設計用于大多數應用。偏心設計是指刮擦表面熱交換器，其中突變軸安裝在產品管中略微偏離中心的位置。偏心刮板換熱器用于更粘稠或粘性較強的產品，因為偏心設計可最大限度地減少軸上的產品積聚并保持傳熱效率。最后，橢圓形設計用于加工極粘性產品。橢圓形刮面熱交換器具有橢圓形橫截面的產品管，允許額外的葉片移動，以防止產品積聚在軸上。



SPX板式換熱器

板式換熱器是一種間接的傳熱方法，由金屬板結合和加熱組成，以在比其他類型的熱交換器大得多的表面積上傳遞熱能。SPX FLOW 傳熱工程師開發板式換熱器以滿足客戶的需求。定制板式換熱器通常與傳熱系統中結合的板數量不同。板式換熱器在導熱板本身的設計上也可能有所不同。蝕刻到板上的不同配置會(huì )影響熱交換器的熱液壓性能。例如，每個板上的波紋或蝕刻可以促進更多的湍流產品流動，通過更高的產品運動減少結垢。



板式換熱器還設計有三個獨立的流動方向，每個方向都取決于系統內傳熱的有效程度。板式換熱器利用逆流系統將兩種流體引導到由板隔開的相反方向。逆流板式換熱器可實現最高的傳熱速率。并發流板式換熱器將流體引導到一個單一方向，從而實現更均勻的溫度。錯流板式換熱器是其他兩種方法之間的中間地帶。錯流法以彼此的90度角流動流體。



SPX管式換熱器

管式換熱器是一種由管內管組成的間接傳熱方法。管式換熱器有許多可能的配置，包括雙管，三管，四管和多管。管式換熱器用于中等粘度的應用，這些應用可能含有也可能不含顆粒，并且不太可能發生結垢。它們的應用包括飲料，飲用酸奶，蔬菜泥，醬汁等，具有各種工藝，如加熱，冷卻，巴氏殺菌，滅菌，熔化和冷凝。



雙管管式換熱器由兩個同心定位的管子組成。產品在內管內流動，介質/服務流體流經內管和外管之間的環形空間。三管管式換熱器由三個同心定位的管子組成，產品流經最內管和最外管之間的環形空間。四管管式換熱器具有四個同心定位的管子，產品在第二管和第三管之間的環形空間中流動。多管管式換熱器具有幾個較小直徑的管子，在較大直徑的外殼內平行對齊。產品流經較小直徑的管子。
