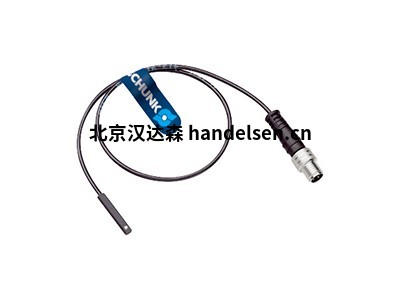

德國雄克 SCHUNK 感應電纜 MMSK 22-S-PNP

德國雄克 SCHUNK 感應電纜 MMSK 22-S-PNP

名稱。雄克 SCHUNK 感應電纜 MMSK 22-S-PNP

模型。MMSK 22-S-PNP

品牌：雄克 雄克公司

原產地。德國



雄克公司于1945年由弗里德里希-舒克創(chuàng )建。74年前，雄克公司從一家機械廠起步，在其兒子Heinz-Dieter Schunk的領導下，已經發展成為抓取系統和夾持技術領域的專家，并成為全球市場的有力競爭者。雄克公司作為抓取系統和夾持技術的全球專家以及機器人和生產設備先進技術的供應商，被推向市場。雄克擁有200個專利系列和50個品牌系列的專利組合?？蛻?hù)都是汽車、機械工程、機器人、裝配和搬運、航空航天、金屬加工和許多其他行業的領先大中型企業。



I. 雄克 SCHUNK感應線MMSK 22-S-PNP產品介紹。

1、雄克公司雄克感應線MMSK 22-S-PNP產品簡要介紹如下。

①電磁開關MMS，C型槽

開關點數量:1

開關類型:PNP

閉合裝置

電纜長度:200厘米

電器連接器:開放式線束

⑦額定電壓:24 V



2、雄克 SCHUNK 電感電纜 MMSK 22-S-PNP 產品技術參數及規格等信息見下表。



ID技術參數301034值

測量原理 磁性

開關功能 閉合裝置

開關類型 PNP

開關點的數量 1

示范功能 無

最低環境溫度[°C] -10

最高環境溫度 [°C] 70

傳感器LED顯示 是

電壓類型 DC

額定電壓 [V] 24

最小工作電壓 [V] 10

最大電壓 [V] 30

斷開 [V] 2

最大合閘電流 [A] 0.05

短路保護 是

極性反轉保護 是

外殼材料PA

電纜連接器/電纜終端 明亮的線束

電纜長度[cm] 200

電纜直徑[mm] 2.1

電纜設計（電線截面/電線數量） 3 x 0,055mm2

電纜護套材料 聚氨酯

最小彎曲半徑（動態）[mm] 21

最小彎曲半徑 (靜態) [mm] 10.5

重量 [kg] 0.04

保護等級（傳感器） 67

保護等級III

3、雄克 SCHUNK電感線MMSK 22-S-PNP產品系列總說明。

由于每個產品的調整是相互關聯的，因此應使用適當的雄克傳感器來監控雄克抓取模塊、旋轉模塊、線性模塊和機器人附件。

傳感器和產品之間的協調受到一系列參數的影響，其中包括磁鐵強度和類型、間隙、磁鐵和傳感器之間的間距及其材料，以及傳感器的校準狀態和靈敏度。

將其他制造商的傳感器裝配到雄克產品中可能會(huì )影響某些功能。他們也不能保證其他廠家的傳感器功能正?；虬踩?。

④由于傳感器的高精度，演示溫度和工作溫度之間的差異不應超過30K。

⑤外殼材料。PA。

⑥電纜涂層材料：聚氨酯。

⑦安裝方式：夾在傳感器槽內，用六角螺絲固定。

⑧保修期：24個月。

雄克感應式電纜，雄克感應式電纜MMSK 22-S-PNP

雄克SCHUNK感應線其他常用型號如下。

① 雄克MMSK 22-S-PNP

雄克MMSK 22-PI1-S-PNP ②雄克MMSK 22-PI1-S-PNP

③德國雄克MMSK 22-PI2-S-PNP

④德國雄克MMSK 22-S-PNP-SA

⑤德國雄克 SCHUNK 磁感應開關 SCHUNK 30103 4MMSK22-SP

⑥德國雄克公司電磁感應線 SCHUNK 5523132 MMSK 22-S-PNP 5m
