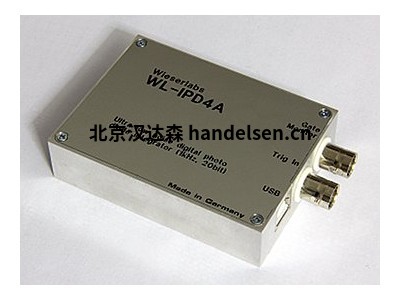

德國WIESERLABS光電二極管IPD4A技術指導

德國WIESERLABS光電二極管IPD4B



產品介紹：



IPD4B是一種高度集成的棚車集成器，可直接連接至多達四個光電二極管。在觸發脈沖之后，所有四個輸入同時積分，時間可調節，時間介于6μs和1秒之間（棚車積分器）。使用具有超低噪聲和出色動態范圍的集成20位模數轉換器對測量進行數字化。積分結果通過USB鏈路傳輸到計算機（或者：3.3VUART或SPI從機）。在觸發模式下，IPD4B可以連續采集四個信號測量值，并以高達1.1kHz的觸發速率通過USB鏈路傳輸它們。這允許在具有1kHz重復率的系統中進行逐次測量。內部觸發還允許門時間為500μs至1s的無間隙棚車集成測量，例如用于監控。除了4個模擬輸入外，還同時捕獲和報告一個外部數字輸入。這允許標記某些測量或同步多個積分器。



應用領域：



激光脈沖監測和信號

在1kHz系統中測量

逐次脈沖噪聲測量

數字二段或四段光電二極管



產品參數：



在高達1.15kHz的情況下同時集成多達四個輸入

每次測量都包括信號和背景采集

可調節門控時間6μs至1s，帶內部定時器

高精度、低漂移

可調滿量程范圍12pC至350pC

易于使用的USB接口（或者：帶有RTS/CTS、SPI從機的3.3VUART）

由于20位ADC，分辨率非常高

極低噪聲積分器：

對于350pC滿量程范圍<10ppm噪聲和<20ppm噪聲低至50pC滿量程范圍（典型值）

這對應于超過1:105的動態范圍

散粒噪聲受限于許多應用

外部觸發上升沿或下降沿（TTL或LVDS）

可調觸發延遲長達1秒：

這消除了對外部延遲發生器的需要，并可用于實現重復觸發的“負”延遲。

可調速率高達1kHz的內部觸發

此外，還允許在所有四個通道上同時在500μs至1s的門時間內進行連續無間隙集成

單獨的數字輸入與模擬通道同時被捕獲和報告。這允許標記/匹配某些觸發事件，以便稍后識別并關聯跨多個IPD4B的測量

小尺寸：60x40x22毫米
