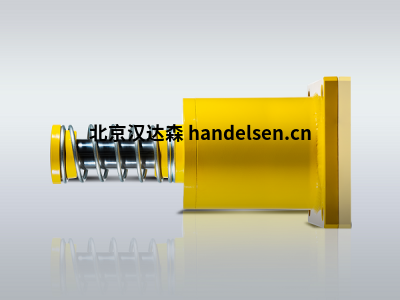

德國DAMPTAC 緩沖器 帶鐵芯直線電機 系列

王磊 QQ：629595979   手機：18501341528 電話：010-64714988-187 傳真：010-84786709-667 郵件：sales66@handelsen.cn

隨著工業4.0的到來，對伺服系統的需求變得越來越大。Tegent開發和供應與傳動、控制和運動相關的組件、模塊、定制解決方案和服務。

我們不僅開發特殊設計，還包括集成的跨技術設計。通過整合進的技術優勢、德國經驗和強烈的責任感，DAMPTAC提供了最可持續和大的驅動和控制解決方案。

13、帶鐵芯直線電機

帶鐵芯直線電機

直線電機（直線馬達）通常被簡單地描述為扁平的旋轉電機，其工作原理是相同的。Forcer（轉子）由環氧樹脂材料通過壓縮線圈制成。磁軌用于將磁鐵（通常是高能稀土磁鐵）連接到鋼上。電機的運動包括線圈繞組、霍爾元件電路板、熱敏電阻（溫度傳感器監控溫度）和電子接口。在旋轉電機中，卷繞機和定子需要一個旋轉軸承來支撐卷繞機，以確保相對運動部分的氣隙。同樣，直線電機（直線馬達）需要直線導軌來保持繞線器在磁軌產生的磁場中的位置。就像安裝在軸上的旋轉伺服電機的編碼器來反饋位置一樣，直線電機（直線馬達）需要線性位置線性編碼器的反饋裝置，它可以直接測量負載的位置，以提高負載的位置精度。

直線電機的控制與旋轉電機的控制相對應。與無刷旋轉電機一樣，繞線器和定子（無刷）之間沒有機械連接。與旋轉電機不同，卷繞機和定子的位置保持固定。直線電機系統可以由磁軌或推力線圈驅動（最常見的定位系統的應用是磁軌固定，剪切線圈移動）。對于使用推力線圈移動的電機，推力線圈的重量和負載比非常小。但是，需要高度柔韌的電纜及其管理系統。使用磁軌移動的電機不僅要承載負載，還要承載磁軌的質量。但是，不需要電纜管理系統。

規格

峰值推力：102-5875 N。

連續推力：57-2800 N。

速度：4.4-36米/秒

采用防齒槽技術

大提升

良好的散熱性

提示

1. 選擇正確的移動速度。直線感應電機的運動速度與同步速度有關，同步速度與極距成正比。因此，極距選擇區域決定了運動速度選擇區域。太小的極間距會(huì )降低槽的利用率，增加槽漏電抗，降低質量因數，從而降低電機的效率和功率因數。桿距的下限通常為3厘米。極距不能有上限，但如果發動機的輸出功率恒定，則主芯的縱向長度是有限的，同時，為了減少縱向邊緣效應，發動機的極數不得太小，因此極距不得過大。.

2.必須有合理的推力。旋轉電機可適應較大的推力范圍。通過使旋轉電機適應不同的齒輪箱，可以實現不同的速度和扭矩。在低速時，扭矩可以增加十到一百倍，因此小型旋轉電機可以驅動大負載，當然可以保留功率。直線感應電機則不同。它不能改變變速箱的速度和推力，因此其推力不能延長。要獲得相對較大的推力，您只需要放大發動機即可。這有時是不經濟的。通常，直線感應電機適用于在工業應用中驅動輕負載。.

3.應有適當的來回頻率。在工業應用中，直線感應電機來回移動。為了實現更高的勞動生產率，需要更高的來回頻率。這意味著電機必須在相對較短的時間內執行沖程。在沖程內，它必須經歷加速和減速的過程，也就是說，它必須啟動和制動一次。來回頻率越高，電機的加速度越大，加速度對應的推力越大。有時，與加速度相對應的推力甚至大于負載所需的推力。推力的增加導致發動機尺寸的增加，其質量的增加導致根據加速度推力的進一步增加，這有時會(huì )導致惡性循環。.

4、應有足夠的定位精度。在許多應用中，電機通過機械限制在現場停止。為了保持較低的沖擊力，可以添加一個機械緩沖裝置。如果沒有機械限制，更簡單的定位方法是在到達位置之前控制驅動開關，并向后或動態地制動發動機，使其在連接時停止。
