德國雄克公司SCHUNK連接器SWA系列

雄克公司連接器SWA-110-000-000

名稱。雄克公司連接器SWA-110-000-000

型號。Swa-110-000-000

品牌。雄克公司

原產地。德國



雄克 SCHUNK由Friedrich Schunk創(chuàng )立于1945年，迄今已有74年的歷史；最初是一家機械廠，在其兒子Heinz-Dieter Schunk的領導下，已發展成為抓取系統和夾持技術領域的專家和全球市場的有力競爭者。雄克公司是為全球市場提供各種抓取系統和夾持技術的一站式公司；雄克公司擁有2550臺雄克機械手，為市場提供全面的標準機械手部件產品。整個抓取系統組合包括4000多個部件。自2012年雄克公司成立以來，傳奇門將延斯-萊曼一直是雄克團隊的一員，傳遞著安全、精密的抓取和夾持技術的品牌形象。



I. 雄克SCHUNK連接器SWA-110-000-000的產品說明

1、雄克公司雄克連接器SWA-110-000-000產品簡介如下。

①快換系統SWS，尺寸：110，快換工具側，氣動

②流體通道的數量。8

③最大的總負荷。150公斤

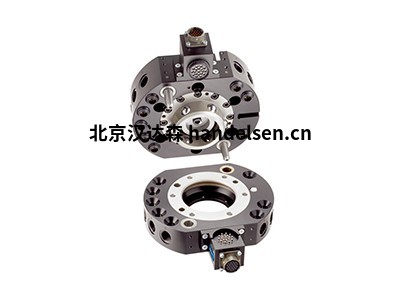

④自動更換末端執行器（如機器人、托盤、真空抓取系統、氣動或電動工具和焊槍等）使您的機器人更加靈活?？焖俑鼡Q系統（SWS）由一個快速更換主機（SWK）和一個快速更換法蘭（SWA）組成。SWK安裝在機器人上，并與安裝在工具上的SWA相連接。采用專利設計的氣動鎖定活塞，確保安全連接。一旦連接，它將自動通過電氣通道為機器人端部工具供電。

鎖定裝置傳感器監控：可選，用于鎖定狀態下的可靠過程監控

外殼：采用高強度鋁合金，使重量大大減輕

驅動裝置：氣動，效率高，易操作

鎖定機構：無負荷鎖定和解鎖，在鎖定狀態下確保故障安全

⑨空氣通道：由于與殼體融為一體，沒有干擾外形。也適用于真空

雄克公司連接器，雄克公司連接器SWA-110-000-000

2、雄克公司雄克連接器SWA-110-000-000產品技術參數和規格等信息見下表。



ID技術參數



302411 值

建議搬運重量[kg] 150

扭矩Mx最大。[Nm] 2352

扭矩 My max. [Nm] 2352

扭矩Mz最大。[Nm] 2352

夾緊力 [N] 12000

重復精度 [mm] 0.015

重量[公斤] 2.2

鎖定時最大距離[mm] 3

用于空氣通道的空氣連接螺紋 8x G3/8"。

最大允許的XY軸偏移 [mm] ± 2

最大允許的角度偏差 [°] ± 1

機器人側面連接ISO 9409-1-125-6-M10

最低環境溫度 [°C] 5

最高環境溫度 [°C] 60

最小工作壓力 [bar] 4.5

最大工作壓力 [bar] 6.9

直徑D [mm] 188

高度Z [mm] 37.6

螺釘連接圖 2 x J

注：請注意主機更換（ZK）和適配器更換（ZA）之間的高度差異。算術上的總和代表了所連接的快換系統的總高度。



3、雄克 SCHUNK連接器SWA-110-000-000產品系列的一般說明。

① 惡劣的環境條件。請注意：在惡劣的環境條件下使用（如冷卻劑區域、鑄造和研磨性粉塵）可能會(huì )大大縮短設備的使用壽命，其公司不承擔任何保修責任。然而，在大多數情況下，他們可以找到一個解決方案。

②搬運重量：是指與法蘭連接的負載的總重量。在設計時應注意允許的力和力矩。請注意，超過建議的搬運重量會(huì )縮短使用壽命。

3.啟動。使用符合ISO 8573-1:2010 [7:4:4]標準的過濾壓縮空氣進行氣動。

④工作原理?；钊寗?dòng)定位鋼球，實現鎖緊。

⑤能量傳遞：根據裝置的大小，通過連接模塊實現靈活性。

⑥外殼。外殼采用高強度硬化涂層鋁合金，所有功能部件均采用硬化鋼。

⑦標準配備范圍：操作和維護說明、制造商聲明。

⑧保修期：24個月。
