phytron電機系列

phytron-elektronik高精度、高扭矩、平穩運行

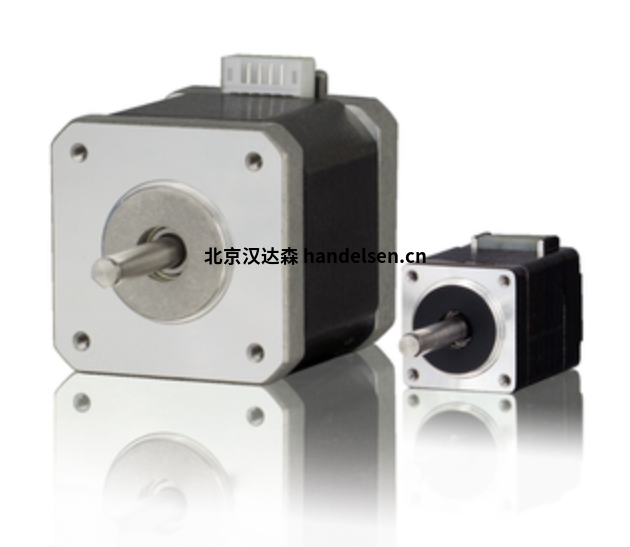

我們的電機系列phyBASIC結合了操作特性。
這使得phyBASIC電機適用于制造業的標準應用。 運行性能、高扭矩和堅固的工藝使phyBASIC成為快速精確定位任務中 IP 40 環境的選擇。

技術細節

• 兩相步進電機

• 保持扭矩從 50 mNm 到 7.2 Nm

• 邊緣尺寸從 20 至 86 mm

• 臺階數（標準） 200

• 步進精度為 5 %，適用于 1.8° 步進電機

• 工作電壓物理基礎 20，28，42 （NEMA 8， 11， 17）： 36 至 48 V直流
  物理基礎 56， 86 （NEMA 23， 34）： 72 V直流

• 標準連接：4 引腳并聯

• 防護等級 IP 40

• 絕緣等級 B，130 °C

• 絕緣電阻 100 MΩ

• 包括帶配接連接器的電纜

選項：

• 齒輪
• 后軸
• • 市場
  • 設備、機器和設備制造
  • 簇絨機
  • 貼標技術
  • 后處理和包裹處理
  • 裝配自動化
• • • Ordering code
    • phytron-elektronik phyBASIC-20-1-200-0,6-4Lp-JST-200
    • phytron-elektronik phyBASIC-28-1-200-1,6-4Lp-MOLEX-300
    • phyBASIC-42-1-200-1,5-4Lp-JST-300
    • phyBASIC-42-3-200-1,5-4Lp-JST-300
    • phyBASIC-56-2-200-2,2-4Lp-JST-300
    • phyBASIC-56-3-200-2,0-4Lp-JST-300
    • phytron-elektronik phyBASIC-86-1-200-5,0-4Lp-300
    • phytron-elektronik phyBASIC-86-2-200-5,0-4Lp-300
  • • phytron-elektronik與 ZSS 一樣，ZSH 步進電機在每個動作中都設置了口音。它們擴展了直徑為 57 至 107 mm 的 ZSS 電機。

  • • 技術細節

      • 用于單極或雙極性控制模式的兩相混合式步進電機
      • 保持扭矩從 0.45 到 17 Nm
      • ZSH 直徑： 57 至 107
      • 兼容 NEMA
      • 步數/轉： 200， 步距角： 1.8°
      • 保護模式：IP54，IP68（根據要求提供）
      • 允許表面溫度：-30 °C 至 +80 °C
        （短時間達 100 °C）

      可用型號：

      • 尺寸和繞組：參見數據手冊中的表格
      • 自由電線端或接線盒
      • 雙軸
      • 齒輪
      • 電機制動器
      • 編碼器

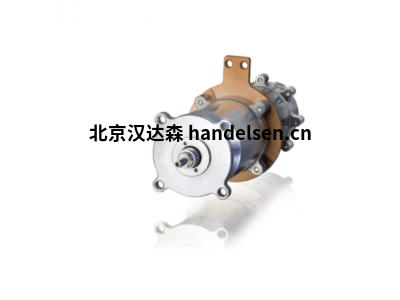

      phytron-elektronik E50系列編碼器監控電機的運動。和一個Phytron控制器一起




      （例如MCC或phyMOTIONTM系列）可以控制和監控步進電機的負載角度。超過允許負載角時（例如，當電機運行中斷時）




      向下）控制單元將產生錯誤信號。




      特色






      •與鑄造連接的標準版本相比，發動機尺寸沒有變化




      盒子（ZSH 56除外）




      •編碼器集成在電機外殼中




      •防護等級高達IP68




      •機械和氣候環境條件的所有要求（振動、抗沖擊、，溫度和濕度）完全填滿。




      •對編碼器信號進行評估，并在產生誤差的情況下實現步進角控制




      信號可以通過使用MCC或phyMOTIONTM系列的Phytron控制器來完成。
      phytron-elektronik ZSH 87 3 200 10 H200 PLE 12:1 IP68 4


      phytron-elektronik電機系列
