SC 型 DICKOW 泵是單級或多級自吸臥式側通道泵。具有高差壓頭的側通道泵 - 即使在低速時 - 具有比用于低容量和高揚程的普通離心泵更經濟地運行的優勢。由于這些事實，側通道泵能夠解決化學和石化加工廠中的許多泵送問題。SC 泵還能夠在初始后灌注空的吸入管線
更多的帶軸封的側通道泵
規格 | 軸承信息 | 葉輪信息 | 保護信息 | 附加信息 | 材料 | 軸密封
規格
最大允許工作壓力
40 巴（600 磅）
最高溫度
250°C (480°F)
軸承信息
滾珠軸承
泵軸位于排放側，在泵送液體的外部，采用大尺寸油脂潤滑的減摩軸承。
潤滑通過安裝在軸承蓋上的油嘴實現。
軸承通過導流板和軸承支架防止任何產品泄漏。
吸入側的套筒軸承
這些軸承位于泵送液體中。軸套的標準材料是純碳化硅。
徑向固定套筒軸承由浸漬銻的碳制成?？蛇x配金剛石涂層 SiC。
葉輪信息
側通道葉輪
星形側通道葉輪在泵軸上處于浮動位置的吸入盤和壓力盤之間旋轉。
不存在液壓推力載荷。通過鍵在軸和葉輪之間傳遞扭矩。
吸力葉輪
為實現低 NPSH 條件，在吸力側安裝了一個擴大眼部面積的離心葉輪。
保護信息
干轉保護
由于側通道葉輪和級盤之間的間隙很小，這種類型的泵不能容忍干轉。
為保護起見，建議在吸入管路中進行液位控制。在吸入液位低于泵中心線的自吸條件下，
可以在擴散器中安裝一個光電液位檢測器，以監測泵中所需的液位。
附加信息
結構
SCM 泵是單級或多級水平側通道泵，采用重型設計，帶有端吸和垂直排放法蘭。法蘭和外殼的設計最大允許工作壓力為 40 bar 或 600 psi。
吸盤和壓力盤
吸盤和壓力盤通過金屬對金屬配合的密閉 O 型圈與大氣密封，以防止爆裂。在軸區域，浮動石墨浸漬 PTFE 嵌件用于防止軸偏斜和卡住。差壓頭在壓力盤的側通道中產生。
泵軸
大直徑軸由滑動軸承承載，沒有偏轉，只有最小的扭轉載荷。因此，確保了葉輪的無磨損運轉。
擴散器
由于這些泵可以處理相對大量的氣體，因此只要泵中剩余足夠的液體，它們本質上就是自吸式的。因此，擴散器也被設計為一個保持級。這意味著，泵在關閉后仍會(huì )充滿液體，并且在自吸服務中也可以毫無問題地重新啟動。
NPSH 條件
下一頁顯示的 NPSH 條件基于 20°C (65°F) 的水。處理沸騰液體或碳氫化合物時，吸入側的液位可降低至 NPSH 值的 50%。
材料
材料
根據要求，為 SC 泵提供以下材料?？筛鶕筇峁┨厥庠O計。
泵部件材料
泵部件吸入和壓力外殼材料球墨鑄鐵 (GGG40.3), 316 ss (1.4408, G-X5 CrNiMo 18.10)
泵部件吸入和壓力盤材料GGG40.3 1.4408 (G-X5 CrNiMo 18.10)
泵零件葉輪材料G-SnBz 1.4457 (G-X25 CrNiMo 25.9)
泵零件泵軸材料1.4021 (X20 Cr 13) 1.4571 (X10 CrNiMoTi 18.10)
泵零件軸承支架材料GGG40.3
軸密封
軸密封
SC 泵的密封腔設計用于接受 - 除了壓蓋填料 - 所有常見的機械密封系統。即使在現場，也可以從壓蓋填料更換為單作用或雙作用密封，而無需對最初交付的泵零件進行任何重新加工。機械密封的直徑符合 DIN 24960 規定的 24、28 和 33 毫米的優先尺寸。
對于與大氣接觸時發生反應的有毒、易爆或其他危險液體，也可提供無密封磁驅動 SCM 系列?？筛鶕筇峁┯嘘P(guān)此設計的更多信息。以下剖面圖顯示了一些可能的軸密封系統。

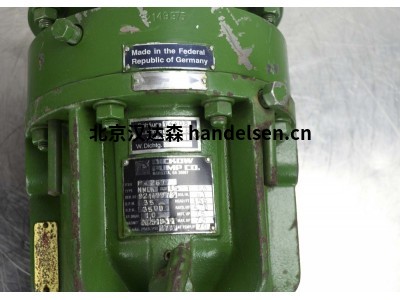

Dickow自吸SC型臥式側通道泵
