美國MACROMATIC時間繼電器Macromatic電壓監控繼電器

電壓傳感繼電器監測交流單相(50-60Hz)或直流電壓，以保護設備免受電壓故障條件的影響。任何Macromatic電壓監控繼電器都不需要單獨的電源（輸入）電壓，因為每個單元都由監控電壓供電。有使用8針八進制插座的緊湊型插入式外殼或17.5毫米DIN導軌安裝外殼的版本。在具有10安培、SPDT或DPDT輸出額定值和引腳配置的延時繼電器之間進行選擇。他們的產品適用于行業標準的8和11針八進制插座。如果將電壓施加到觸發開關端子上，任何設計為用干觸點控制開關觸發器啟動的延時繼電器都可能損壞。只有具有“電源觸發器”的產品才能使用電壓作為觸發器。

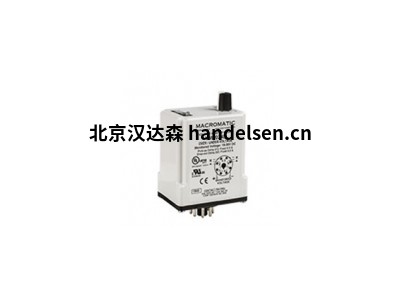

2、美國MACROMATIC時間繼電器產品描述c

與8針八進制插座一起使用。無需拆除任何控制接線即可輕松更換。Macromatic插座既可以安裝在35毫米DIN軌道上，也可以用兩個螺釘安裝到面板上。所有Macromatic插入式延時繼電器均通過UL認證，可在美國和加拿大(cULus)與適當的Macromatic插座一起使用時使用，以及使用任何認可插座的組件認可(cURus)。狹窄的緊湊設計非常適合節省控制面板的空間。這些產品專為輕松安裝到35mm DIN軌道而設計。



3、美國MACROMATIC時間繼電器產品特點

為過壓或欠壓條件可能損壞的設備提供保護。當用作欠壓繼電器時，它們可為需要在最低電壓以上運行的設備提供保護。當用作過壓繼電器時，它們可以保護設備免受過壓情況的影響。過壓/欠壓繼電器設計為在工作電壓達到預設值時工作，當工作電壓降至低于預設值時斷開。為需要在電壓上限和下限內運行的設備提供保護。只要工作電壓保持在過壓和欠壓范圍內，內部繼電器就會(huì )保持通電。如果工作電壓超出此范圍，繼電器將斷開。施加到輸入端子的控制電壓。根據功能的不同，輸入電壓將啟動單元或在應用觸發器時使其準備好啟動。





4、美國MACROMATIC時間繼電器產品應用

只要監控電壓(Un)保持在OVER(Umax)和UNDER(Umin)電壓設置之間，內部繼電器就會(huì )保持通電。如果監控電壓超出此范圍，繼電器將斷開。Umax刻度盤根據產品的過壓范圍設置上限跳閘設置。Umin撥盤將下限行程設置為上限設置的30-95%。這些產品具有0.1-10秒的可調退出時間延遲，以防止誤跳閘。它們具有緊湊的17.5毫米外殼，可卡入35毫米DIN軌道。這樣可以節省空間并減少安裝時間，從而節省資金。Macromatic提供多種延時繼電器（有時稱為定時繼電器或定時器）。首先選擇您的應用所需的安裝配置類型，然后從各種功能、時間設置方法和輸出配置中進行選擇。



5、美國MACROMATIC時間繼電器產品優勢

THx系列延時繼電器采用基于微處理器的設計，以實現更高的性能和最大的靈活性。所有產品都經過封裝，可抵御惡劣環境。在可調或固定的板載或遠程時間延遲之間進行選擇。延時繼電器是簡單的帶有內置延時的控制繼電器。它們的目的是控制基于時間的事件。繼電器和延時繼電器之間的區別在于輸出觸點何時打開和關閉：在控制繼電器上，它是在線圈上施加電壓并從線圈上移除時發生的；在延時繼電器上，觸點可以在延時之前或之后打開或關閉。



6、美國MACROMATIC時間繼電器產品參數

①監控120V或240V AC單相或24V DC電壓

②提供電壓帶（窗口）保護

③廣泛的用戶可調過壓和欠壓設置

④15A SPDT輸出接點

⑤0.1-10秒的可調整退出時間延遲

⑥LED指示標稱電壓和輸出繼電器狀態

⑦外殼樣式17.5mm模塊化，用于35mm DIN導軌安裝

⑧15A 240V交流電，B300
