德國LANGER



公司介紹：



LangerEMV-Technik在EMC領域處于研究、開發和生產的前沿。通過EMC實驗研討會(huì )和EMC研討會(huì )，我們向客戶提供我們全面的知識。自1992年GunterLanger工程辦公室成立和1998年衍生公司LangerEMV-TechnikGmbH成立以來，我們作為一家稱職的全球性EMC供應商而享有盛譽。LangerEMV-TechnikGm bH開發用于在組裝開發(PCB)和IC開發(IC)期間進行EMV分析的測量設備



PCB抗擾度測試分析系統，PCB排放分析系統，EMC測量?jì)x器，IC測試系統，掃描器



一、PCB抗擾度測試分析系統

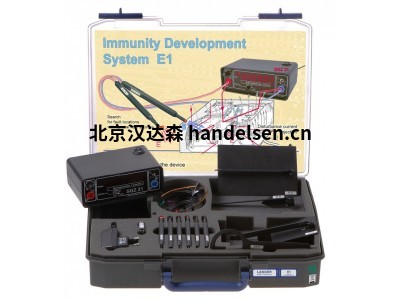

(1)德國LANGER E1套裝



產品介紹：

E1是一套EMC工具，用于在開發階段抑制印刷電路板的EMI。開發人員可以使用E1套件快速識別突發和ESD干擾的原因。這允許開發人員設計合適的措施來解決干擾的原因。它還可用于測試所采取措施的有效性。E1測試裝置很小，很容易放在開發人員的辦公桌上。E1set用戶手冊描述了EMC機制，并詳細描述了印刷電路板中干擾抑制的基本測量策略。E1套件包括一個產生突發和ESD干擾的發生器。



供貨范圍：

1x：SGZ 21，突發發生器

1x：S21，光學傳感器 (10 Mbps)

1x：BS 02，磁場源

1x：BS 04DB，磁場源

1x：BS 05D，磁場源

1x：BS 05DU，磁場源

1x：ES 00，電場源

1x：ES 01，電場源

1x：ES 02，電場源

1x：ES 05D，電場源

1x：ES 08D，電場源

1x：MS 02，磁場探頭

1x：E1 配件，配件

1x：NT FRI EU，電源單元

1x：E1案例，系統案例

1x：E1 m、E1套裝用戶手冊



產品參數：



S21光學傳感器：

傳輸范圍：直流...10Mbps，光纖連接器：直徑2.2mm，電源電壓：(3-5)V，電流輸入：10mA



SGZ21脈沖發生器：

上升時間：約2ns，尾時間：約10ns，峰值：約0...1500V，光纖：2.2mm，最大頻率：5MHz，脈沖寬度：100ns，電源電壓：12V/200mA，尺寸（長x寬x高）：(154x100x62)mm
