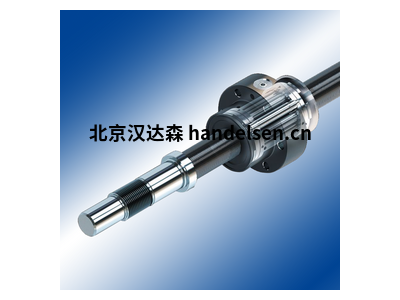

antriebstechnik行星絲杠傳動
裝置 PLSA是一個以行星為滾動體的滾動絲杠傳動裝置的整體。它用于將旋轉運動轉換為縱向運動，反之亦然。實踐中的設計和要求是多種多樣的，行星絲杠驅動的基本功能可以簡單描述。行星絲杠驅動旨在傳遞大的力，因此完善了“向上”的絲杠驅動產品組合。
行星絲杠傳動是驅動技術中的絲杠傳動，其中螺紋滾柱作為滾動元件（或簡稱行星）安裝在帶有兩個孔環的螺紋螺母中，繞著特殊的螺紋主軸平行于軸線旋轉，使螺母沿直線運動主軸。
精密主軸 PSR
博世力士樂(lè )在制造精密主軸方面有著悠久的傳統。多年來，這些產品一直是我們滾珠絲杠產品系列的重要組成部分，具有多種尺寸和無與倫比的質量。力士樂(lè )行星絲杠驅動器為設計人員提供了廣泛的可能性，以解決使用驅動主軸的運輸和定位任務。借助 Rexroth，您可以確保找到適合特殊應用和用途的定制產品。
建造：
主軸和螺母都具有多頭、相同的輪廓，側角為 90°。行星的兩端都有耳軸，這些耳軸位于導向墊圈的孔中。行星的齒端與螺母的內齒圈嚙合。行星的螺紋是單頭螺紋，并具有在螺母中滾動而不會(huì )打滑的冠狀側面。內齒圈位于螺母的兩側，其齒與行星的齒嚙合。輪輞中的導向墊圈支撐行星的軸頸，從而使它們彼此保持一定距離。這些墊圈可防止粗污垢進入螺母。
版本：
帶有軸向間隙或預緊力的圓柱形單螺母(ZEM-ES)
帶有軸向間隙或預緊力的法蘭單螺母(FEM-ES)
類別 尺寸 材料編號 額定載荷 速度(米/分鐘)
C 6 x 1R x 0.8 - 32) R1532 100 16 1 080 1 030 6
C 6 x 2R x 0.8 - 32) R1532 120 16 1 070 1 020 12
C 8 x 1R x 0.8 - 42) R1532 200 16 1 310 1 850 6
C 8 x 2R x 1.2 - 42) R1532 220 16 2 360 2 950 12
C 8 x 2.5R x 1.588 - 3 R1532 230 06 2 640 2 800 15
C 8 x 5R x 1.588 - 3 R1532 260 06 2 500 2 650 30
B 12 x 2R x 1.2 - 42) R1532 420 06 2 690 4 160 12
B 12 x 5R x 2 - 3 R1532 460 06 4 560 5 800 30
B 12 x 10R x 2 - 2 R1532 490 06 3 000 3 600 60
優點
由于同步行星原理，功能統一
運行特別安靜
高行駛速度
大量接觸點
高額定載荷
高效率
長使用壽命
緊湊型設計
高功率密度
有效的擦拭密封
低潤滑劑
消耗提供預加載單元
高定位和重復精度
