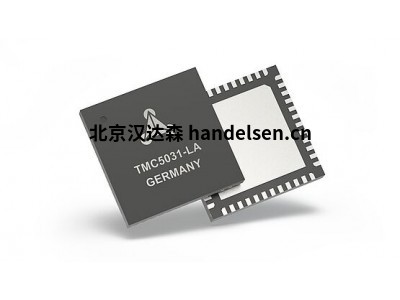

TMC5031 cDriver是一款集成式電機驅動器和運動控制器解決方案，適用于CCTV攝像機、泵和其他自動化設備應用。該器件集成了兩個SixPoint斜坡控制器、微步進索引器和無傳感器失速檢測技術StallGuard2，旨在驅動兩個雙極性步進電機。輸出驅動器模塊由低RDSon N溝道功率MOSFETs組成，配置為全H橋來驅動電機繞組。TMC5031能夠從每個輸出驅動高達1.5A的電流(通過適當的散熱)。TMC5031設計的電源電壓為5...16V。該器件提供一個用于配置和診斷的SPI接口以及一個步進和方向接口。
祁佳強
QQ：2850590582
手機：17744536447
電話：010-64714988-216
傳真：010-64714988-668
郵件：tk5@handelsen.cn |
 |
 |
特殊特點
微步進工作臺ChopSyncCoolStep短路檢測SpreadCycle失速檢測StallGuard2
狀態 活躍的
軸線 2
電機電源 5…16伏
微步 1…256
精力
梯形的
六點
微步進工作臺
ChopSync
CoolStep
短路檢測
SpreadCycle
失速檢測
StallGuard2
相電流，有效值 1.1A
包裹 QFN48 (7x7)
