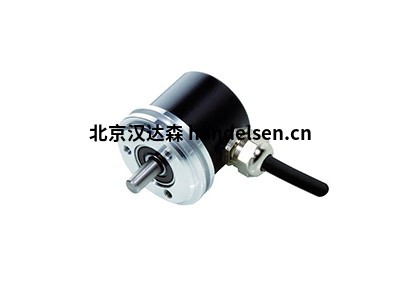

TR-Electronic增量編碼器IE40

最大轉速：10000 1/min；

重量：0.2kg；

軸徑：6mm；

防護等級：IP65；



廣泛的TR接口系列有了新的成員：線性絕對值編碼器LMP30現在還配備了IO-link接口。高效的點對點通信基于眾所周知的三線傳感器和執行器連接，對電纜材料沒有額外的要求。IO-link不是現場總線，而是先前用于傳感器和執行器的久經考驗的連接技術的進化進一步發展。

借助帶 IO-link 的 LMP30，您可以使用帶有星形配置的 M12 插頭連接器的常用傳感器電纜，因此即使是復雜的線性編碼器也可以連接到網絡(luò )基礎設施。傳感器通過簡單的IO-link連接提供大量信息：位置、速度、運行時間、設備溫度、磁體的場強相關存在信號、平均速度和位置（平均可以參數化）、終端位置信息。



TR-Electronic型號示例：

TR-Electronic CEV65S-10002

TR-Electronic CEH58M-00084

TR-Electronic CEV65S-10018

TR-Electronic CEH58M-00103

TR-Electronic CEV65S-10034

TR-Electronic CEH58M-00119

TR-Electronic CEV65S-10052

非接觸式測量系統的輸出分辨率可通過IO-link調整：5 / 10 / 20 / 100μm。機器軸的調整（=預設）也直接通過IO-link進行。帶有IO-link的LMP30能夠將內部狀態轉換為數字輸出的可編程開關狀態。這樣可以簡單實現速度監控、位置限值監控、限位開關、溫度警告等。LMP30 IO-link 可快速、精確地工作。測量長度可達 2 m，循環時間縮短至 1 ms 以下。測量長度為 1.5 m 時，線性偏差為 +- 0.15 mm。LMP30 IO-link 的測量長度可達 3 m。



異型外殼具有平坦的表面，邊緣和珠子很少。這可以防止生產廢物被捕獲并阻塞系統。磁鐵不受引導，不接觸測量系統;檢測永久無磨損。測量系統通過多個V型夾具固定在機床床身上。夾具可以移動，安裝位置可以在很寬的范圍內適應系統或機器的條件。

與所有TR的磁致伸縮測量系統一樣，LMP30 IO-link也使用無源絕對磁鐵來掃描位置。這些永磁體不需要電纜饋電，無需拖曳電纜即可運行。磁鐵的質量非常小，因此即使是高動態的應用也可以絕對直接地進行掃描。
