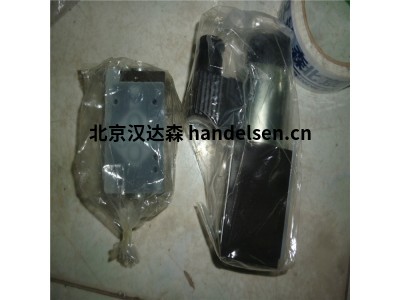

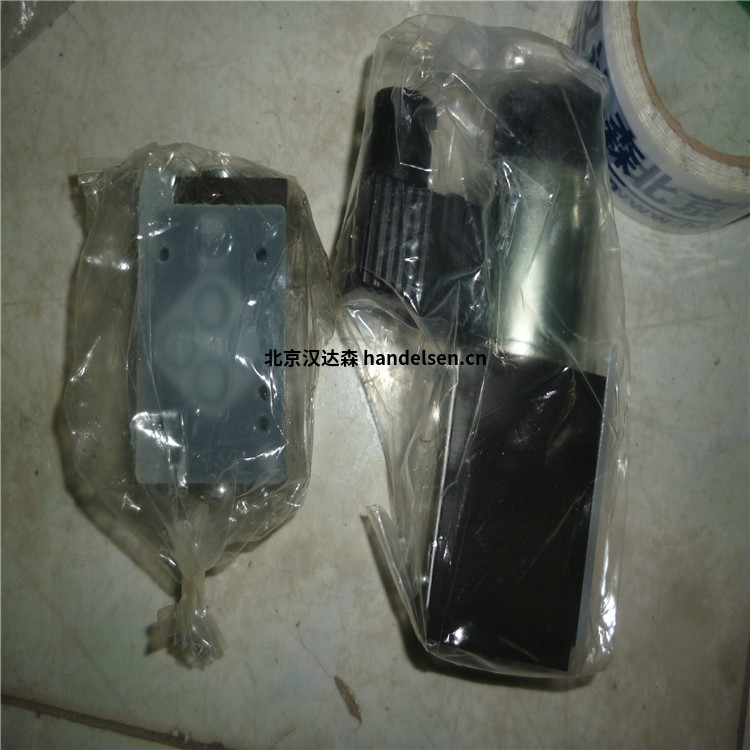

Duplomatic意大利進口閥門CRE-140

Duplomatic壓力控制閥CRE系列規格

　　CRE閥是一種直接操作的壓力控制閥，帶有電子比例控制，可執行閥芯，可用于帶D-10A型座椅的塊

高進 QQ：2850590589   手機：18518172469 電話：010-64717020-115 傳真：010-84786709-666 郵件：sales2@handelsen.cn

　　- 該閥適用于遠程控制兩級壓力控制和減壓閥的先導級。

　　- 壓力調節可以按比例連續提供給電磁閥的電流

　　- 閥門可以通過電流控制電源單元或通過相關的電子控制單元直接控制，以充分利用閥門性能。

　　- 閥門有三種壓力控制范圍，最高可達250 bar。

　　參數：

　　p max 350 bar

　　Q max 1,5 l/min

duplomatic DXE3J - 高響應伺服比例閥

　　DXE3J

　　DXE3J - 高響應伺服比例閥，帶反饋和集成電子元件

　　- DXE3J閥是一個四通(3 +故障安全位置)伺服比例閥，閥芯在套管內移動。它由高度動態的比例電磁閥操作，實現高性能并且不需要先導壓力。 閥芯位置由閉環線性傳感器(LVDT)控制，確保了高精度和可重復性。

　　- 有四種不同的流量范圍，最高可達40 l / min，閥芯零重疊。

　　- 閥門采用基于SMD技術的整體電子設備，確保標準規范并簡化電氣布線。除了可能的零電子調節之外，該裝置不需要任何調整。

　　- 適用于具有閉環位置，速度和壓力的控制應用。

　　在斷電或沒有使能輸入的情況下，閥芯在故障安全位置自動移動。

　　參數;

　　p max 350 bar

　　Q max 70 l/min

Duplomatic壓力控制閥CRQ型系列

　　插裝式 最高工作壓力 350 bar 最大流量 100 l/min

　　— CRQ型閥是一種插裝式先導壓力控制閥，它可以安裝在符 合D-10C 閥座孔的集成塊或閥塊上。

　　— 該閥通常用于控制液壓回路壓力，在壓力接近設定值時， 仍然能使泵在滿流量下工作。

　　— 可提供4種不同的壓力調整范圍，最大壓力 350 bar。

　　— 該閥包括一個平衡型主閥芯和一個先導閥。主閥芯通常處 于關閉狀態，當回路壓力超過由先導閥設定的值時，主閥 芯打開，油液通過T口直接回油箱。

　　— 可通過調整螺釘設定壓力。通常使用沉頭內六角螺釘，同 時裝有鎖緊螺母和最大調節限位器。

　　技術參數(在油溫 50°C，油液粘度 36 cSt條件下測得)

　　最大工作壓力 bar 350

　　最大流量 l/min 100

　　環境溫度范圍 °C -20 / +50

　　油液溫度范圍 °C -20 / +80

　　油液粘度范圍 cSt 10 ÷ 400

　　油液允許的最高污染等級根據 ISO 4406：1999 等級 20/18/15

　　推薦油液粘度 cSt 25

　　質量 kg 0,16

　　表面鍍鋅處理 Fe // Zn 8 // B EN 12329

 Duplomatic壓力控制閥CR系列簡介

CR 直動式壓力控制閥 序列號 22

插裝式 高工作壓力 350 bar 大流量 50 l/min

工作原理

— CR型閥是一種插裝式直動型壓力控制閥，它可安裝在符合 D-10B閥座孔的集成塊或閥板上。

— 該閥通常用于控制液壓回路的大壓力，也可用于限制液 壓油缸(馬達)運動變化過程中產生的峰值壓力。

— 該閥具有5種不同的壓力調整范圍，大壓力 350 bar。

— 作用到該閥上的回路壓力與彈簧力相平衡。當達到設定的 壓力時，該閥打開，多余油液通過T口直接回油箱。 — 可通過調整螺釘設定壓力。通常使用沉頭內六角螺釘形式，同時裝有鎖緊螺母和大調節限位器

Duplomatic壓力控制閥CR系列簡介

技術參數 (在油溫 50°C，油液粘度 36 cSt條件下測得)

大工作壓力 bar 350

大流量 l/min 50

環境溫度范圍 °C -20 / +50

油液溫度范圍 °C -20 / +80

油液粘度范圍 cSt 10 ÷ 400

油液允許的高污染等級 根據 ISO 4406：漢1999 等級 20/達18/15

推薦油液粘度 cSt 25

質量 kg 0,16

表面鍍鋅處理 Fe // Zn 8 // B EN 12329
