銷售正品德國Faulhaber步進電機



Faulhaber福爾哈貝集團在高要求的應用領域一直保持成功：

醫療及實驗室設備

工廠自動化和機器人

精密監控與測量

工業工具及設備

航空航天

相機、音頻和數據

光學和光電子領域

環境和安全

比例模型和 原型

消費者



Faulhaber主要產品分類：直流微電機，直流無刷電機，步進電機，無刷伺服直線電機，減速箱，編碼器，運動控制等。

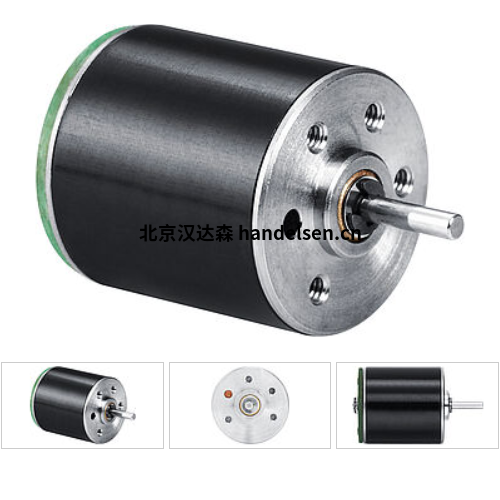

Faulhaber步進電機：

堅固的結構、高轉速范圍、即使在惡劣的環境下也能實現卓越的性能，使PRECIstep®驅動系統成為精確定位應用的解決方案。

它們可配備各種模塊式伺服配件如編碼器、零回差減速箱和集成式導螺桿等。



兩相

轉子包括注模塑料座和磁缸，根據電機類型的不同，磁缸可以 裝配在10或12極 的結構中。磁缸體積大，可以獲得非常高的 轉矩密度。同時，使用大功率稀土磁缸也可以增大電機的適用 溫度范圍，在 特殊的結構中，該范圍可以從極低溫度一直到 180°C。定子包括兩個非連續相線圈，分別位于轉子的兩側。 內外定子組件則提供了 必不可少的徑向磁場。

兩相，配備盤形磁鐵

轉子包括一個薄薄的磁盤。轉子的慣性低，可以實現高動態加 速。轉子的磁盤由10對電極精確磁化，使電機的角精度非常高。定子包括四個線圈，每相兩個線圈， 位于轉子磁盤的一側，提供了軸向磁場。

額外增加的可旋轉背鐵形成的特殊運行方式 使微步進的精度性能格外突出。



步進電機——兩相永磁技術

FAULHABER步進電機是帶有永磁體的多極、兩相電機。通過使用稀土磁體，實現了高的功率體積比。由于其低的慣性，轉子設計預先確定了電機在需要高加速度或快速轉向的應用中的用途。另一個重要的優點是，它們可以從第一步開始以相對較高的速度起步，進一步縮短加速坡道所需的時間。由于其長度短、重量輕，步進電機也可用于集成系統。

由于其堅固的設計和簡單的操作，它們同樣非常適合困難的操作條件。由于全步、半步或微步電子設備的各種操作可能性，可以在開放控制回路中建立精確的速度和運動控制。



Faulhaber步進電機產品系列：



系列 DM0620 步進電機

兩相，盤式磁體結構， 20 步旋轉一圈

保持轉矩（在雙倍的名義電流下）: 0,39 mNm

步進角（全步模式）: 18 °

外徑: 6 mm

長度: 9,5 mm



系列 AM0820

兩相，20 步旋轉一圈

保持轉矩（在雙倍的名義電流下）: 1 mNm

步進角（全步模式）: 18 °

外徑: 8 mm

長度: 13,8 mm



系列 AM1020

兩相，20 步旋轉一圈

保持轉矩（在雙倍的名義電流下）: 2,4 mNm

步進角（全步模式）: 18 °

外徑: 10 mm

長度: 15,9 mm



系列 DM1220

兩相，盤式磁體結構， 20 步旋轉一圈微步驅動

保持轉矩（在雙倍的名義電流下）: 4,1 mNm

步進角（全步模式）: 18 °

外徑: 12 mm

長度: 17,6 mm



系列 AM1524

兩相，24 步旋轉一圈

保持轉矩（在雙倍的名義電流下）: 10 mNm

步進角（全步模式）: 15 °

外徑: 15 mm

長度: 16,4 mm



系列 AM2224

兩相，24 步旋轉一圈

保持轉矩（在雙倍的名義電流下）: 37 mNm

步進角（全步模式）: 15 °

外徑: 22 mm

長度: 27,7 mm



系列 AM2224R3

兩相，24 步旋轉一圈

保持轉矩（在雙倍的名義電流下）: 37 mNm

步進角（全步模式）: 15 °

外徑: 22 mm

長度: 30,9 mm



系列 AM3248

兩相，48 步旋轉一圈

保持轉矩（在雙倍的名義電流下）: 152 mNm

步進角（全步模式）: 7,5 °

外徑: 32 mm

長度: 42 mm



系列 DM40100R

兩相，盤式磁體結構， 100 步旋轉一圈,微步驅動

保持轉矩（在雙倍的名義電流下）: 120 mNm

步進角（全步模式）: 3,6 °

外徑: 40 mm

長度: 25,6 mm



系列 DM52100N

兩相，盤式磁體結構， 100 步旋轉一圈

保持轉矩（在雙倍的名義電流下）: 450 mNm

步進角（全步模式）: 3,6 °

外徑: 52 mm

長度: 32,6 mm



系列 DM52100R

兩相，盤式磁體結構， 100 步旋轉一圈,微步驅動

保持轉矩（在雙倍的名義電流下）: 400 mNm

步進角（全步模式）: 3,6 °

外徑: 52 mm

長度: 32,6 mm



系列 DM52100S

兩相，盤式磁體結構， 100 步旋轉一圈

保持轉矩（在雙倍的名義電流下）: 174 mNm

步進角（全步模式）: 3,6 °

外徑: 52 mm

長度: 20,3 mm



系列 DM66200H

兩相，200 步旋轉一圈

保持轉矩（在雙倍的名義電流下）: 581 mNm

步進角（全步模式）: 1,8 °

外徑: 66 mm

長度: 25,5 mm
