德國 SEIKA 傳感器 NV4a系列 北京漢達森直供

特征

低噪音和低漂移

無需穩壓電源電壓

內部產生負工作電壓

集成反極性保護

輸出是短路證明

用于傳感器操作的高度穩定的電壓供應

防止傳感器極性反接

零位和增益可通過電位器調節

電子元件密封

可選頻率可編程、有源 5 階低通濾波器

可選高通濾波器

不同的連接器選項

描述

NV4a 放大、過濾和標準化 SEIKA 傳感器的輸出信號。對稱的輸出信號可以使用標準測量?jì)x器（如示波器、瞬態記錄儀、A/D 轉換器、萬用表等）進行無問題的后續信號處理。

多種內部開關變體允許對信號處理參數進行最佳調整，例如穩定時間、濾波器截止頻率以及放大和零點調整，以適應測量任務。

應用

NV4a 可應用于 SEIKA 傳感器所在的任何地方，無需花費太多費用，并在最佳兼容性下連接到具有最佳匹配條件的特定應用測量設備，并且需要對放大和零電壓進行后續調整。

技術規格

電源電壓 9V ... 30V（極性保護高達 -70Volt）

電流消耗不包括傳感器約。 5毫安

工作溫度 0...70°C

內部產生的傳感器電源電壓 5.00 伏

傳感器電源電壓的溫度漂移 20ppm / Kelvin

輸出信號范圍 ±3.5 伏

偏移調整范圍 2.4V ... 2.6V（可根據要求提供更大范圍）

輸出阻抗約 100 歐姆

信噪比 30µVs.s.

標準傳感器的信噪比約為 80分貝

頻率范圍 0...10Hz, 0...200Hz, 0...2kHz, 可根據要求定制范圍

電氣連接針連接器 2.54mm，長度 5.7mm，Ø 0.63mm 鍍金； 焊盤可選





SEIKA 傳感器 SBG2U

特征

堅固的壓鑄鋁外殼 (IP65)

剛性 3.2mm 厚基板 PCB 的無扭曲 4 點緊固

具有 0...5V 信號輸出的集成信號調節器

廣泛的溫度漂移補償

9V ... 30V 電源電壓

輸出信號校準到客戶的規格

傳感器和信號調節器與外殼電氣隔離

EMC 認證

高度穩定的傳感器電源電壓

5V參考電壓可用

可編程動態響應

高抗機械過載能力

描述

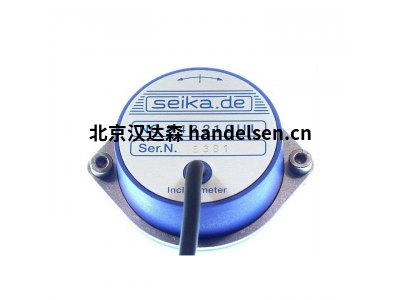

SBG2U 是一種壓鑄鋁外殼 (IP65)，帶有兩個集成的 NG 系列傳感器，用于測量沿兩個軸的傾角。

除了傳感器之外，該盒子還包含兩個信號調節器，每個信號調節器都有一個 0 ... 5V 輸出信號和一個高度穩定的電源電壓，可以在外部用作參考。此外，信號調節器包括一個有源低通濾波器，其上限截止頻率/穩定時間可以調整以適應測量任務，以及噪聲電壓濾波器以保證 EMC。

通過將傳感器和信號調節器與外殼電氣隔離，消除了由不需要的接地電流引起的干擾信號。

與 SB2I 不同，SBG2U 可以容納更大的傳感器，例如 NG 系列，這些傳感器具有更高的測量精度。一個特殊的電子溫度補償系統可以顯著降低傳感器的溫度靈敏度。

緊湊的 PG 電纜接頭和緊湊的外殼尺寸使這種高質量的測量系統能夠在惡劣的操作條件下使用。

應用

SBG2U 適用于需要沿兩個軸測量?jì)A斜度并返回 0 ... 5V 輸出信號的惡劣操作條件下的應用，其中有足夠的空間，不需要使用更小的 SB.. 外殼。除了為較小的 SB.. 外殼列出的應用領域外，SB2G 特別適用于汽車溫度范圍內的精確測量，其中小的線性偏差和溫度誤差至關重要。

技術參數

端子 6 x 1.5mm2

電纜固定 M12 x 1.5 電纜接頭夾緊范圍 6 - 7.5 mm

測量范圍、分辨率等取決于所使用的傳感器

防護等級 IP65

安裝方向 壁掛式

電源電壓 9V ... 30V

工作電流約 12毫安

歸一化輸出電壓范圍 0.5V ... 4.5V

輸出零點 2.5Volt

最大輸出電壓范圍 0.05V ... 4.95V

輸出阻抗 100 Ohm

電容輸出負載能力任意，考慮到動態要求

參考輸出電壓 5±0.005 Volt (max.0.5mA)

可調變量零（2.5V），放大

低通濾波器有源，三階，最小紋波

工作溫度 -40...+85°C

關于SEIKA

SEIKA 開發、生產和銷售用于測量物理變量的傳感器以及傳感器技術領域的電子和機械組件。 除了許多客戶特定的特殊傳感器外，用于實際發生的幾乎所有傾角測量任務的傾角傳感器和一系列帶有內部傳感器電子元件的堅固加速度傳感器構成了 SEIKA 的標準生產計劃。

帶有集成傳感器電子設備的堅固加速度計是 SEIKA 的標準產品。 除此之外，SEIKA 還生產許多客戶特定的傳感器。



常用型號

SEIKA B1, B2, B3

SEIKA NB3

SEIKA BDK3

SEIKA BDK10

SEIKA BDK100

SEIKA BD-Sensoren

SEIKA N2, N3, N4

SEIKA NA2-05

SEIKA NA2-10

SEIKA NA3-30

SEIKA NA4-45

SEIKA NA4-70

SEIKA NG2, NG3, NG4

SEIKA NGI2, NGI3, NGI4

SEIKA NGU2, NGU3, NGU4

SEIKA NG360

SEIKA SB1I

SEIKA SB2I

SEIKA SB1U

SEIKA SB1S

SEIKA SBS1U

SEIKA SB360

SEIKA SBG2U

SEIKA SBG3I

SEIKA SBL1

SEIKA SBL1S

SEIKA XB..

SEIKA SC485B

SEIKA NV4a

SEIKA NV6a

SEIKA NV8a

SEIKA SW3
