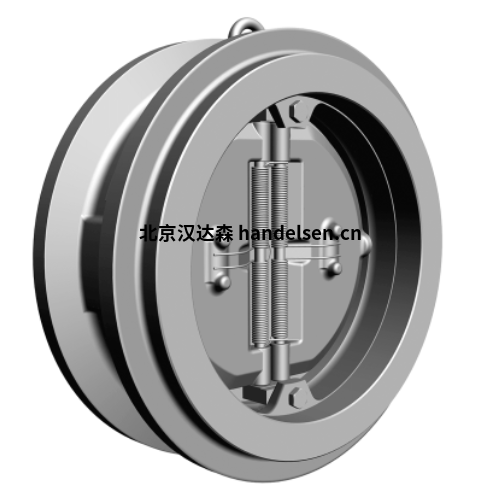

GESTRA止回閥BB Discocheck 雙瓣止回閥

雙瓣止回閥的壓降低、密封性好，可有效防止液體和氣體管道中的回流風險。

 節約能源

降低維護成本

降低運行成本

運行效率高并降低成本

BB Discocheck 雙瓣止回閥專為低壓降系統或應用設計。

這些止回閥可有效防止水平和垂直管道中的回流。

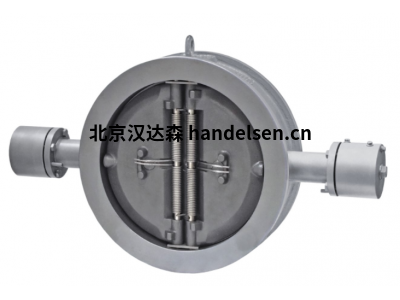

雙瓣式設計的對夾式閥門結構，包括兩個鉸鏈銷和四個彈簧。

BB Discocheck 雙瓣止回閥可用于不同類型的液體、氣體和蒸汽系統

工作原理

輔助彈簧DISCO*止回閥在開啟力超過關

閉力時開啟。開啟力取決于壓力或容積流

量，關閉力取決于關閉彈簧的張力、關閉

重量、安裝位置和止回閥的尺寸。

安裝

GESTRA DISCO止回閥可以安裝在任何

位置，唯- -的例外是沒有彈簧的閥門，這

些閥門只能安裝在流向向.上的垂直管道

總長度短

重量輕

具有短的總面長尺寸的閥門減少了裝置的

重量和尺寸。如下圖所示，GESTRA止回

閥的總長度只有傳統止回閥的1/8?？傞L(cháng)度

符合DIN EN 558,系列49和52 (K4/K5).

與傳統設計的閥門相比，對夾式的設計形

式極大的減輕了閥門的重量一個DN 200

的不銹鋼止回閥重量約23 kg,而與之相對

應的傳統設計的止回閥重達120 kg!

符合您選擇的連接方式

連接法蘭的設計符合DIN EN 1092-1,型式

B1/B2/D/F,或ASME RF/RJ,或符合工程標

準。
