KWD Kupplungswerk 彈性爪形聯軸器 EZK系列

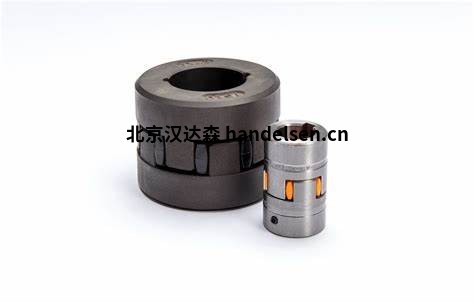

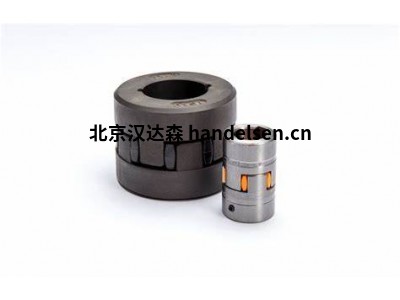

KWD  Kupplungswerk EZK系列的 彈性爪形聯軸器是一種正向扭轉彈性聯軸器，它還允許徑向，軸向和角位移之間的驅動和從動部件。它是故障安全的。兩個帶有凹爪的半聯軸器分別位于對面其他，沿圓周偏移半個節距。漸開線具有冠狀齒廓的彈性體位于爪之間的空間中。蜘蛛嵌件非常耐磨，耐油、臭氧和老化，并以其對熱帶條件的抵抗力而著稱。高內部阻尼保護驅動電機免受動態過載。在 -30 °C 至 +80 °C（-22 °F 至 +175 °F）的工作溫度下[包括高達 +120 °C (248 °F) 的短期溫度峰值]，保證運行。漸進式彈簧特性確保振動能量迅速降低并限制振動幅度。與其他柔性聯軸器相比，星形嵌件的彈性齒不受彎曲應力，而僅受壓力，從而降低磨損并提高齒的承載能力。使用優質精密鑄件制造聯軸器可減少不平衡并對運行產生積極影響特性和使用壽命。爪式聯軸器可以水平和垂直安裝。特殊加工的表面有助于快速可靠安裝時聯軸器的對齊。

主要型號：

KWD  Kupplungswerk系列：EZK， 尺寸：19 ，版本：19.2

KWD  Kupplungswerk系列：EZK， 尺寸：24 ，版本：24.3

KWD  Kupplungswerk系列：EZK， 尺寸：28 ，版本：28.3

KWD  Kupplungswerk系列：EZK， 尺寸：38 ，版本：38.1/38.2

KWD  Kupplungswerk系列：EZK， 尺寸：42 ，版本：42.1/42.2

KWD  Kupplungswerk系列：EZK， 尺寸：48 ，版本：48.1/48.2

KWD  Kupplungswerk系列：EZK， 尺寸：55 ，版本：55.1/55.2

KWD  Kupplungswerk系列：EZK， 尺寸：65 ，版本：65.1/65.2

KWD  Kupplungswerk系列：EZK， 尺寸：75 ，版本：75.1/75.2

KWD  Kupplungswerk系列：EZK， 尺寸：90 ，版本：90.1/90.2

1) 精加工孔符合 ISO-fit H7，鍵槽符合 DIN 6885 表 1，適合 JS 9

2) 質量和轉動慣量是指最大成品孔徑和一個半聯軸器
