MANNTEK S437B4401干式斷開接頭

MANNTEK S437B4401干式斷開接頭

   MANNTEK是一家瑞典制造商，MANNTEK提供定制接頭和解決方案，用于安全和環保地處理腐蝕性流體和氣體。MANNTEK開發、生產和制造聯軸器產品，例如分離式聯軸器、干式斷開聯軸器、干氣聯軸器和液化天然氣解決方案，MANNTEK產品適用于安全性要求高的行業。



MANNTEK干式斷開接頭S437B4401參數：

產品組：干式斷開接頭

聯軸器類型：母頭（軟管單元，耦合器）

公稱直徑/插座直徑：3 英寸（Ø 119 毫米）

機身材質：不銹鋼 1.4408 (AISI 316)

聯系：法蘭連接

連接細節：DN 80 PN 25 / 40 B 型

O形圈：Viton ® (FPM / FKM) 標準

選項：特殊類型

無需特殊類型

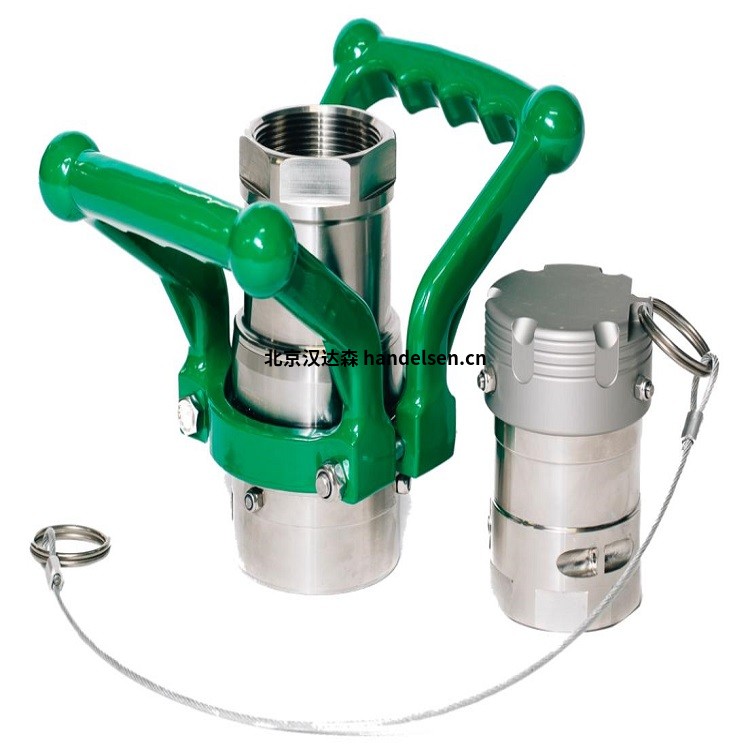

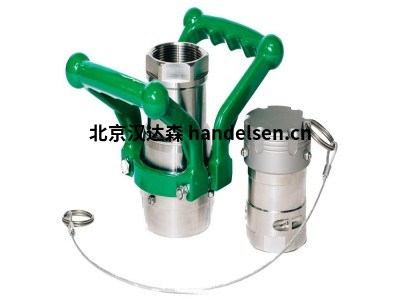

MANNTEK干式斷開接頭S437B4401

自鎖快速連接/斷開接頭，適用于 STANAG 3756，用于液體介質。

   MANNTEK干式斷開接頭S437B4401帶旋轉接頭的軟管單元，通常安裝在軟管組件和裝載臂上，用于臨時連接到儲罐和移動運輸單元，用于裝載和卸載，不帶旋轉接頭的罐體單元，通常作為填充連接器固定安裝在儲罐、IBC 和 ISO 容器等移動罐、公路罐車、鐵路罐式集裝箱和船舶歧管上。

  MANNTEK干式斷開接頭S437B4401將軟管組件和裝載臂快速安全地連接到移動和固定罐，在壓力下并最大限度地減少液體損失。



   STANAG 3756 的標準化接口及其卡口耦合原理已被業界廣泛接受。兩個聯軸器部件都配備了一個扁平提升閥。

對于連接，軟管單元被推到罐單元上，并通過將耦合器順時針旋轉 15 度來耦合/密封。當裝置旋轉 100 度時，閥門移動到罐單元中，以便介質可以流動。當逆時針進行類似的轉動時，流動停止并且可以拉出耦合器。



MANNTEK干式斷開接頭S437B4401參數：

尺寸：1" (DN 25) 至 8" (DN 200)。

連接：BSP/NPT 螺紋，DIN/ANSI/TW/TTMA 法蘭 – 其他應要求提供。

壓力：可耦合高達 7 bar 的管線壓力。

工作壓力：

鋁 ≤ DN 50 = PN 16，

鋁 ≥ DN 65 = PN 10（根據要求提供 PN 16），

黃銅/青銅 = PN 16，

不銹鋼，哈氏合金，Titan = PN 25，

PEEK，PVDF = PN 6。

溫度：-20° C 至 +80° C；

可實現更大的溫度范圍 -50° C 至 +200° C - 取決于介質、聯軸器和密封材料。

材料：閥體：不銹鋼（1.4401/1.4404、AISI 316 /316L、1.4408/1.4409、CF-8M/CF-3M）、鋁或黃銅（ 2 英寸）/青銅（從 2½ 英寸起）——其他可根據要求提供。

O 型圈：Viton ® (FPM/FKM) – 其他可根據要求提供。

平面密封（僅用于內螺紋平行連接）：PTFE（不銹鋼接頭）、PU（鋁/黃銅（青銅）接頭）——其他可根據要求提供。



MANNTEK實例型號：

MANNTEK T414D1101B

MANNTEK T414K1101B*

MANNTEK T415D1101

MANNTEK T414D2201B

MANNTEK T415D2201

MANNTEK T414K2201B*

MANNTEK T414B4401A

MANNTEK T415B4401

MANNTEK T414A7701A

MANNTEK T415A7701

MANNTEK T414A8701A

MANNTEK T414A9901A

MANNTEK T415A9901

MANNTEK T420B4401

MANNTEK T420B4401F

MANNTEK T433B4401

MANNTEK T433B4401F

MANNTEK T434B4401

MANNTEK T434B4401F

MANNTEK T435B4401F

MANNTEK T436B4401

MANNTEK T436B4401F

MANNTEK T437B4401

MANNTEK T437B4401F

MANNTEK T461B4401

MANNTEK T461B4401F

MANNTEK T462B4401

MANNTEK T462B4401F

MANNTEK T465B4401

MANNTEK T466B4401

MANNTEK T467B4401

MANNTEK T468B4401

MANNTEK T420A9901

MANNTEK T436A9901

MANNTEK T461A9901

MANNTEK T467A9901

MANNTEK T468A9901
