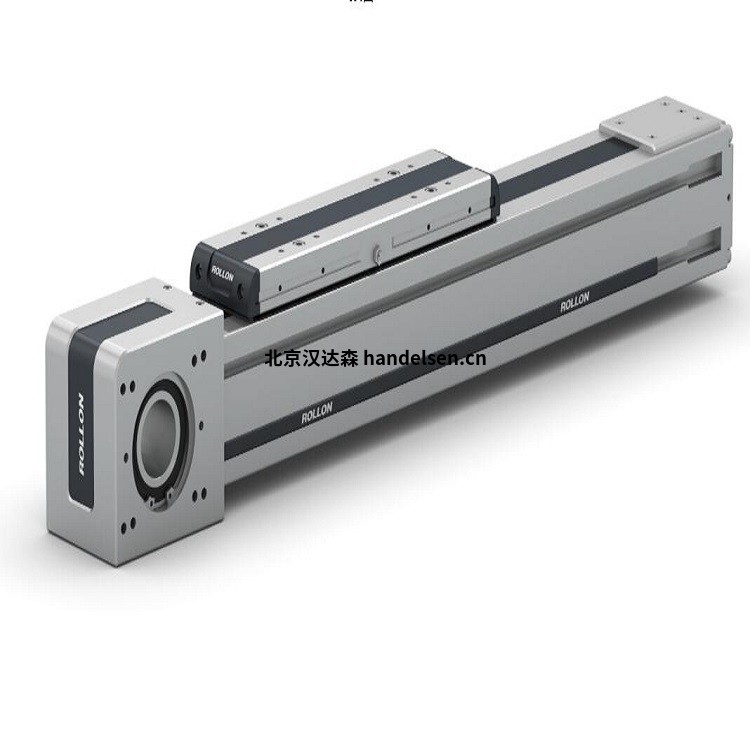

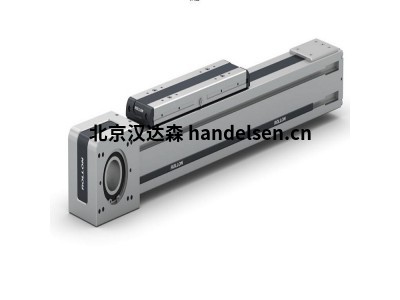

Rollon ELM系列執行器可實現多功能的運動

Rollon ELM系列執行器可實現多功能的運動



  Rollon設計、設計和銷售全系列的直線運動產品。Rollon是數字服務的直線運動供應商，40多年來，Rollon導軌、驅動器等技術服務于各種應用和行業。



  Rollon ELM系列由不同尺寸的線性單元組成，以便設計人員和/或用戶根據所需的負載和行進速度進行合適的選擇。



  Rollon ELM系列的傳輸通過帶有鋼嵌件的聚氨酯皮帶進行，該鋼嵌件具有拋物線 AT 節距。聚氨酯帶可保護所有內部機械部件免受灰塵和異物的影響。

 機身尺寸從 50 x 50 毫米到 110 x 110 毫米

軸向載荷從 530 到 2,650 N

行程長度從 100 到 3,700 毫米



  用于Rollon ELM系列直線單元的自支撐型材是與該領域的公司合作設計和制造的，以獲得能夠結合高機械強度和低重量的擠壓件。 使用的材料是表面陽極氧化的 6060 鋁合金（參見第 23 頁的物理化學特性），擠壓尺寸公差符合 UNI 3879 標準。型材還配有固定槽，用于組裝線性單元和配件。



Rollon執行器ELM系列特征：

運動由帶有循環籠形滾珠的直線導軌和位于型材內的齒形帶提供

型材采用 PU 密封條密封，保護導軌和驅動系統免受污染。

定制行程的直線單元

根據要求提供帶有計算通知的技術文件

適用于兩個單元并聯安裝的配置

在單軸配置中，保留用于具有小力矩負載的中等負載情況

由同一條皮帶驅動的可選雙托架配置

型材可以用清潔干燥的空氣加壓，以進一步提高裝置對外部的氣密性

通過齒輪單元的可擴展輪轂直接在驅動頭中快速輕松地安裝

有用的附件：齒輪箱和安裝套件、傳感器支架、同步軸



Rollon ELM 50 SP執行器參數：

徑向 (Fz) 載荷：1004[N]

橫向 (Fy) 載荷： 540[N]

軸向載荷 (Fx)： 530[N]

速度： 4,0 m/s

加速度：50 m/s2

定位重復性：0.05mm



Rollon ELM 65 CI執行器參數：

徑向 (Fz) 載荷：490[N]

橫向 (Fy) 載荷： 490[N]

軸向載荷 (Fx)： 820[N]

速度： 1.5m/s

加速度：1.5 m/s2

定位重復性：0.05mm



Rollon ELM 80 CI執行器參數：

徑向 (Fz) 載荷：950[N]

橫向 (Fy) 載荷： 950[N]

軸向載荷 (Fx)： 1340[N]

速度： 1.5m/s

加速度：1.5m/s2

定位重復性：0.05mm



Rollon ELM系列執行器實例型號：

Rollon ELM 50 SP

Rollon ELM 50 CI

Rollon ELM 65 SP

Rollon ELM 65 CI

Rollon ELM 80 SP

Rollon ELM 80 CI

Rollon ELM 110 SP

Rollon ELM 110 CI
