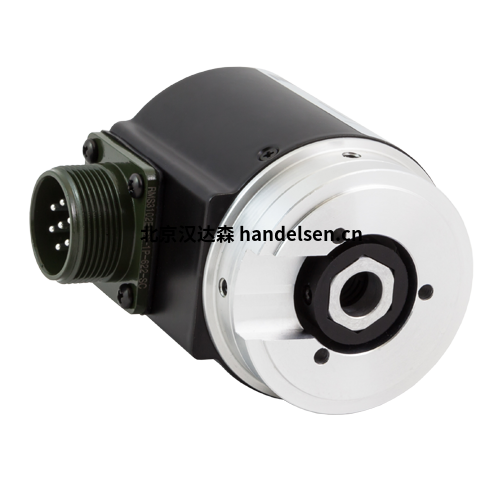

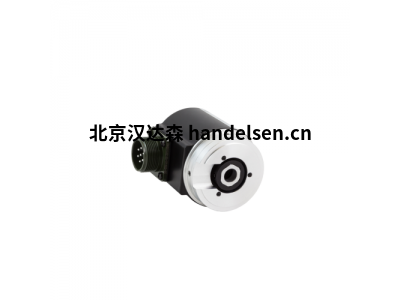

Elap S.p.A. 空心軸編碼器RE400/RE410/RE450/RE470

適合耦合到電機軸的增量編碼器系列包括不同的機械類型：RE400 系列法蘭直徑為 53.5 mm，RE470 系列法蘭直徑為 72 mm，提供聯軸接頭，而 RE410 和 RE450 系列則采用空心軸。對于接頭孔和軸直徑，有不同的測量方法。
所有類型都裝在金屬外殼中。連接類型和位置可以在不同的選項以及輸出信號格式中進行選擇。
每轉的脈沖數范圍為 2 到 12500。
零參考脈沖選項適用于所有系列（RE401/RE411/RE451/RE471 型）。

技術規格

·         電源電壓 5/30 Vdc – 功耗 30/80 mA – ppr>1250 的最大計數頻率 100 KHz / 200 KHz

·         軸向或徑向連接器出口，配備飛行部分 - 軸向或徑向電纜出口，3 m長電纜（電纜長度：1m，帶線路驅動器輸出）

·         輸出信號：NPN 集電極開路、推挽式、5 Vdc 線路驅動器（電源 5/30 Vdc）、5/30 Vdc 線路驅動器（電源 5/30 Vdc）

·         防止短路和極性反轉

·         金屬外殼

·         防護等級 IP65

RE400 系列

空心軸，用于直接耦合到電機軸 Ø 6、8 或 10 mm，
Ø 53.5 mm 法蘭，Ø 30 mm Ø 58 mm
主體上的固定孔

RE470 系列

用于直接耦合到電機軸 Ø 6、8 或 10 mm、
Ø 72 mm 法蘭的接頭，Ø 63.5（可選 60 mm）
Ø 58 mm 主體上的固定孔

RE410系列

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

空心軸，用于直接耦合到電機軸，Ø 8、10、12、14 或 15 mm 孔 – Ø 58 mm 主體 – 防旋轉固定

RE450 系列

空心軸，用于直接耦合到電機軸，Ø 8、10、12、14 或 15 mm 孔 – Ø 58 mm 主體
通過彈性支撐固定
