德國Graessner螺旋錐齒輪箱Power Gear系列





Graessner的創(chuàng )新產品主要應用于伺服自動化領域及動力傳動機構，其范圍主要包括： 高動態性能的伺服減速機(DynaGear); 高可靠性的傳動減速機(PowerGear); 專為客戶訂制的特殊減速機(DesignGear) 多種不同模數的傘齒套裝(BevelGear)。

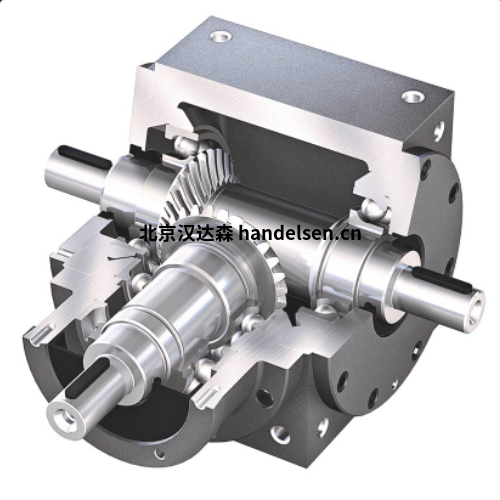

一、PowerGear – 螺旋錐齒輪箱

Power Gear系列的設計受到許多行業領域中極其多樣化的應用的影響。這種錐齒輪箱的開發考慮了特定的扭矩/速度關系，因此具有許多優勢。



緊湊和剛性設計確保高性能，同時節省空間和重量

軸和錐齒輪之間的摩擦鎖定配合

高達 98% 的高效率等級，從而實現節能

選項

附加冷卻：用于冷卻的油循環系統，帶或不帶附加風扇的冷卻包

用于收縮盤的加長輸出空心軸（帶或不帶收縮盤）

定制設計

安裝腳

也可提供不銹鋼



P 型——

標準錐齒輪箱

高性能標準錐齒輪箱

12 種齒輪箱尺寸，從 P54 到 P450

比率從 i = 1:1 到 5:1

輸入速度 n 1max高達 7500 min -1

法蘭，實心或空心軸版本



X型-----

用于高扭矩的錐齒輪箱中的動力單元

9 種變速箱尺寸，從 X54 到 X280

比率 i = 1:1

扭矩 T 2N高達 5500 Nm

輸入速度 n 1max高達 4000 min -1

實心或空心軸版本



HS型----

高輸入速度

用于高輸入速度的高速錐齒輪箱

5 種齒輪箱尺寸，從 S75 到 S170

比率 i = 1,0:1 / 1,5:1 / 2,0:1

輸入速度 n1max 高達 8500 min -1

燈籠，實心或空心軸版本



二、Power Gear Miniature - 令人印象深刻的小而令人難以置信的強大。

PowerGear 微型忘記你所知道的關于微型齒輪的一切。尺寸、重量、精度 ——Power G ear Miniature 樹立了新標準。PowerGear Miniature 具有小的安裝尺寸、輕的鋁制外殼、高的性能和精度以及許多其他優點。



PowerGear Miniature 的獨特設計將在驅動技術領域開辟廣泛的應用。

微型齒輪可實現大精度

低背隙和高傳動精度

表面硬化錐齒輪齒系統

摩擦鎖定軸和錐齒輪配合

通過 98% 的高效率實現節能

輕的鋁制外殼

通過合成潤滑脂免維護



選項 - 根據要求：

特殊調整和定制設計

帶聯軸器和燈籠的版本

不銹鋼或陽極氧化版本

填充食品監管批準的潤滑脂
