   Twiflex 成立于 1946 年，專門為工業應用設計、制造和供應先進的制動技術。Twiflex 提供氣動、液壓和機械應用工業盤式制動卡鉗，以及全系列的推進器、盤式制動系統、彈性聯軸器和軸離合器聯軸器。Twiflex 解決方案廣泛應用于金屬、采礦、能源、電梯和自動扶梯、娛樂(lè )和船舶等主要市場，應用領域包括軋機、輸送機、起重機和起重機、磨機、風力和潮汐渦輪機、主題公園游樂(lè )設施和推進系統。

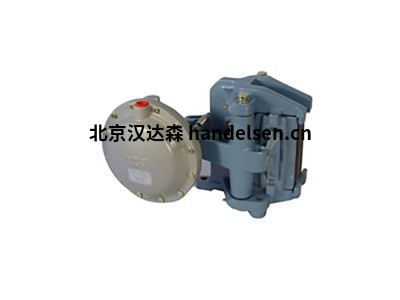

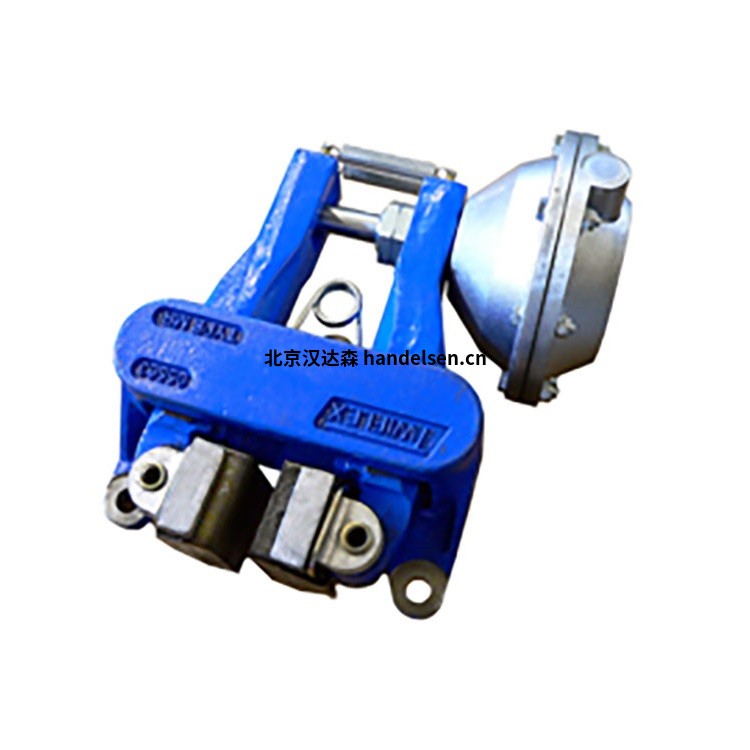

 Twiflex GMX系列盤式制動鉗類似于MX系列，但提供剎車片面積。GMX25、GMX30 和 GMX40 分別適用于 25.4mm、30mm 和 40mm 厚的圓盤。

Twiflex  SGMX 卡鉗僅適用于 25.4 毫米的剎車盤。圓盤直徑為 610 毫米。



Twiflex GMX/ Twiflex SGMX 卡鉗可與任何 Twiflex 系列推進器一起使用，并具有連桿機構以確保均勻的墊磨損。

   通常每個制動盤使用一個或兩個卡鉗，但數量可能會(huì )根據制動盤大小而增加。制動器可以圍繞盤的周邊以任何角度定位，但理想情況下應水平安裝（即在 3 點鐘或 9 點鐘位置）。如果卡鉗安裝角度與??水平面的夾角大于 10°，或在垂直軸應用中，則應配備傾斜安裝套件或平衡連桿。Twiflex 提供一系列制動盤（參見制動盤和輪轂組件）。

   對于氣動操作，請使用干燥、過濾和非潤滑的壓縮空氣。氣動制動器需要一個控制閥，手動或氣動或電信號操作。



   圖表上顯示的額定值基于完全嵌入且經過調節的制動片，標稱摩擦系數 μ = 0.4。Twiflex 盤式制動器必須與 Twiflex 無石棉剎車片一起使用。有效圓盤半徑 = 實際半徑 (m) – 0.06m。



Twiflex碟剎卡鉗GMX系列實例型號：

Twiflex GMX25

Twiflex GMX30

Twiflex GMX40

Twiflex 6600182

Twiflex 6600181

Twiflex 8030026

Twiflex 7952383

Twiflex 7951480

Twiflex 7951501

Twiflex 7080139-Z

Twiflex 7903113

Twiflex 7903069

Twiflex 660238

Twiflex 6600241

Twiflex 8030026

Twiflex 7952383

Twiflex 7951480

Twiflex 7951501

Twiflex 7080139-Z

Twiflex 7903113

Twiflex 7903069
