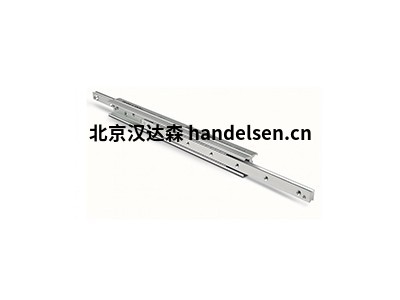

名稱：  ROLLON導軌

型號：  ASN

品牌：  ROLLON

產地：  意大利



1.伸縮式導軌TELESCOPICRAIL系列

TELESCOPICRAIL是配有籠式滾珠軸承的伸縮式導軌，具有高負載能力和低偏差特性。因其感應淬火滾道，這種伸縮式導軌有最佳的運行性能。TELESCOPICRAIL直線導軌展現了在非常高的負載下的低偏差，即使是在完全伸展的情況下。TELESCOPICRAIL產品系列包括可完全或部分抽出的伸縮式導軌，有6種不同的尺寸?？箵锨闹虚g部件有S形，雙T形或方形橫截面可供選擇。所有系列的部件均提供高負載能力、平穩的滑動和最小偏差，即使是在最大負載和導軌完全伸展的情況下。TELESCOPICRAIL伸縮式導軌的主要應用領域：鐵路、汽車、航空航天、食品及飲料、包裝、物流、工業機器等。



TELESCOPICRAIL產品系列的產品有以下六種：

①ASN：由一條導軌和一條滑動條組成的部分延伸系統。

②DE：這種全延伸伸縮式導軌包括兩條導軌(安裝在一起形成中間部件)，以及兩條滑動條，一條固定，一條可移動。

③DS：這種全延伸伸縮式導軌包括兩條導軌(一條固定，一條可移動)和一個S形中間部件。

④DSC：這種全延伸伸縮式導軌包括一個緊湊和剛性的中間部件，它把兩種不同規格的導軌連接在一起，一條固定，一條可移動。

⑤DBN：這種全延伸伸縮式導軌包括兩條導軌(一條固定，一條可移動)，以及兩條安裝在一起形成中間部件的滑條。

⑥DMS：這種重負載伸縮式導軌包括來自ASN系列的部件，以及一個剛度非常高的雙T形截面中間部件。DSE：由四個部件組成，長度延伸150%的導軌。



2.伸縮式導軌HegraRail系列

HegraRail系列包括各種不同的伸縮式導軌型材，具有能夠處理高至每對導軌20千牛頓的負載的滾珠保持架、可達導軌閉合長度的200%的過度延伸，并提供有不同的材質如鋁或不銹鋼AISI304和AISI316。



HegraRail系列伸縮式導軌包括五個產品類別：部分延伸導軌、全延伸導軌、過度延伸導軌、重負載導軌及S形截面導軌。

①部分延伸伸縮式導軌：延伸長度約為總長度的50%的伸縮式導軌。這些包括一條固定的滑軌和一個可移動并有各種形狀和尺寸的滑塊。該系統的高剛性來源于固定部分和滑塊的聯結方式。

②全延伸伸縮式導軌：延伸長度為總長度的100%的伸縮式導軌。這些由三個節段組成，各段有不同形狀和尺寸的橫截面。

③過度延伸伸縮式導軌：延伸長度可達總長度的200%的伸縮式導軌。這些由四個節段(高達200%延伸長度的型號有5個節段)組成，各段有不同形狀和尺寸的橫截面。因為使用了具有高慣性矩的中間節段，即使在導軌被完全延伸時，該系統也具有高剛性和高負載能力。

④重負載伸縮式導軌：延伸長度為總長度的100%的伸縮式導軌。這些由三個節段組成，中間節段具有雙T形結構。這些伸縮式導軌，有各種規格可選，被設計為專門用于處理重負載，同時可確保該系統自身的低偏轉度和高剛性。
