名稱：  SCHMALZ吸盤具體介紹

型號：  PFYN VU1

品牌：  施邁茨

產地：  德國



2.施邁茨SCHMALZ吸盤供應的產品范圍包括各種形狀，尺寸和材料的吸盤，SCHMALZ為每種應用提供合適的吸盤。SCHMALZ吸盤由彈性體部分和連接接頭組成。吸盤分為圓形扁平吸盤，橢圓形扁平吸盤，圓形波紋管吸盤，波紋管扁平吸盤，鈑金吸盤等多種類型。

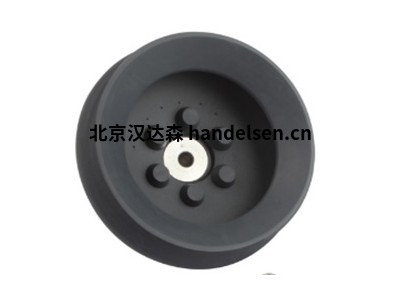

3.施邁茨SCHMALZ吸盤中的圓形扁平吸盤特別適合于處理扁平工件。吸盤由于其扁平的形狀和較小的體積可快速而精確地夾緊工件。扁平吸盤PFYN VU1系列適用于多班次操作，周期時間非常短，用于處理油性金屬薄板(汽車生產)，紙板和木板。耐溫性-40°C至+80°C，短期電阻高達+100°C，極低的磨損，根據DIN 53516大約10-12mm³。吸盤與乳頭正連接;即使搬運重物也不會(huì )轉彎。



圓形扁平吸盤PFYN 15 VU1-72 G1 / 8-AG參數如下：



尺寸



15



吸盤材質



Vulkollan VU1



吸力（-600mbar）



8.5牛



體積



0.5立方厘米



曲線半徑（最小值）（凸）



12.5毫米



軟管直徑（平均）d



4毫米



乳頭家庭



N 005



材料硬度[邵氏A]



72 Shore A



重量



6.4克



4.施邁茨SCHMALZ吸盤中的圓形波紋管吸盤特別適合處理不平整和拱形的工件。波紋管吸盤FSGA系列用于處理極其敏感的工件(由于折痕和光滑的密封唇緣，因此具有最佳的減震效果)用于處理表面不平整的工件，例如管道(折疊可最佳適應凹凸表面)。該系列有多種直徑和材料，帶柔軟的錐形密封唇。產品優點：非常適合彎曲或不平坦的工件表面，在工件上放置時的高吸力和最佳阻尼效果，在高加速度值下對水平力具有良好的抵抗力。
