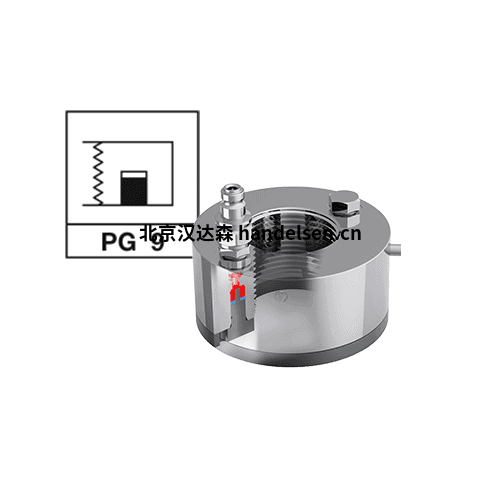

液壓螺母 PG9

通過液壓高壓連接組件

降低成本 – 功能強大 – 可重復使用

PG9的HM的特征在于軸向力由加壓產生并且可以保持。

·         單級

·         也用于產生軸向位移力

·         回火后 HM 可保持加壓

·         壓力介質：油或油脂

·         環形活塞

·         優勢

·         在多個點同時引入鎖模力

不再需要在幾個部分步驟中對多個螺釘進行“交叉擰緊”，因為SCHAAF SSV和HM提供了以完全相同的預緊力同時預緊所有螺釘連接的可能性。這也適用于預緊力的增加。

·         與夾緊路徑無關的預緊力引入

與熱螺釘擰緊工藝相比，SCHAAF SSV 和 HM 能夠產生獨立于夾緊路徑（e.B）的
預緊力。因此，在預緊力產生過程中，e.B可以消除
各個組件之間的不同安裝間隙。每個螺釘都以相同的力
預緊，而不是使用相同的路徑！

·         隨時控制快

SCHAAF SSV 和 HM 提供了通過控制壓力應用隨時進行殘余預緊力測定的可能性，以便在必要時確定螺釘連接的沉降現象并立即消除它們。

·         普遍適用性

由于設計緊湊，可根據螺紋尺寸更換組件，SCHAAF SSV 也可用于其他螺釘連接。

·         節省時間

                          由于設計緊湊，可根據螺紋尺寸更換組件，SCHAAF SSV 也可用于其他螺釘連接。

HM PG9

·         帶短螺栓螺紋的液壓預緊力輸入

·         輕質結構

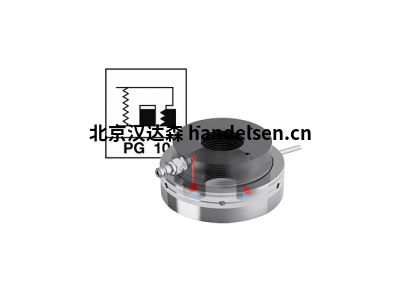

PG10的HM的特點是，環形活塞傳遞的預緊力通過機械反擊來保持，而不會(huì )使HM持續加壓。

PG11的HM的特點是，階梯式活塞傳遞的預緊力通過與壓力缸分離的螺母部件保持，而不會(huì )使HM持續加壓。

PG12的HM的特點是，階梯式活塞傳遞的預緊力通過機械計數器保持，而不會(huì )使HM持續加壓

PG13的HM的特點是，幾個HM作為復合材料集成在一個環或類似的環中或類似物上，因此可以同時夾緊多個螺栓螺紋。

區別：
SSV 和 HM

• 在產生預緊力后，可以從螺釘連接中移除螺釘夾緊裝置。另一方面，液壓螺母保留在螺釘或組件連接上。


• 使用SSV實現的預緊力由機器元件（通常是螺母）保持在螺釘連接中。另一方面，對于HM，預緊力通過HM中的壓力或通過機械保險絲（鎖定螺母）在沒有壓力的情況下保持。


• 與連接上剩余的HM相比，使用可拆卸的SSV，可以一個接一個地預加載多個螺釘連接。


• 與螺釘夾緊裝置相比，固定液壓螺母可在夾緊/松動期間實現更快的轉換時間，并更快地確定殘余應力。

液壓螺母 PG9

通過液壓高壓連接組件

降低成本 – 功能強大 – 可重復使用

PG9的HM的特征在于軸向力由加壓產生并且可以保持。

·         單級

·         也用于產生軸向位移力

·         回火后 HM 可保持加壓

·         壓力介質：油或油脂

·         環形活塞

·         優勢

·         在多個點同時引入鎖模力

不再需要在幾個部分步驟中對多個螺釘進行“交叉擰緊”，因為SCHAAF SSV和HM提供了以完全相同的預緊力同時預緊所有螺釘連接的可能性。這也適用于預緊力的增加。

·         與夾緊路徑無關的預緊力引入

與熱螺釘擰緊工藝相比，SCHAAF SSV 和 HM 能夠產生獨立于夾緊路徑（e.B）的
預緊力。因此，在預緊力產生過程中，e.B可以消除
各個組件之間的不同安裝間隙。每個螺釘都以相同的力
預緊，而不是使用相同的路徑！

·         隨時控制快

SCHAAF SSV 和 HM 提供了通過控制壓力應用隨時進行殘余預緊力測定的可能性，以便在必要時確定螺釘連接的沉降現象并立即消除它們。

·         普遍適用性

由于設計緊湊，可根據螺紋尺寸更換組件，SCHAAF SSV 也可用于其他螺釘連接。

·         節省時間

                          由于設計緊湊，可根據螺紋尺寸更換組件，SCHAAF SSV 也可用于其他螺釘連接。

HM PG9

·         帶短螺栓螺紋的液壓預緊力輸入

·         輕質結構

PG10的HM的特點是，環形活塞傳遞的預緊力通過機械反擊來保持，而不會(huì )使HM持續加壓。

PG11的HM的特點是，階梯式活塞傳遞的預緊力通過與壓力缸分離的螺母部件保持，而不會(huì )使HM持續加壓。

PG12的HM的特點是，階梯式活塞傳遞的預緊力通過機械計數器保持，而不會(huì )使HM持續加壓

PG13的HM的特點是，幾個HM作為復合材料集成在一個環或類似的環中或類似物上，因此可以同時夾緊多個螺栓螺紋。

區別：
SSV 和 HM

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

• 在產生預緊力后，可以從螺釘連接中移除螺釘夾緊裝置。另一方面，液壓螺母保留在螺釘或組件連接上。


• 使用SSV實現的預緊力由機器元件（通常是螺母）保持在螺釘連接中。另一方面，對于HM，預緊力通過HM中的壓力或通過機械保險絲（鎖定螺母）在沒有壓力的情況下保持。


• 與連接上剩余的HM相比，使用可拆卸的SSV，可以一個接一個地預加載多個螺釘連接。


• 與螺釘夾緊裝置相比，固定液壓螺母可在夾緊/松動期間實現更快的轉換時間，并更快地確定殘余應力。
