德國SCHAFF法蘭聯軸器

借助 ExpaTen 螺栓，SCHAAF GmbH & Co. KG 推出了一種緊固件，用于造船業中 e.B. 驅動軸或風能領域 e.B. 的可拆卸法蘭連接。ExpaTen 不同變體的概念可實現每個連接的設計。ExpaTen不僅具有100%的形狀和摩擦鎖定功能，因此可以無間隙地傳遞高扭矩，即使在大量使用后也可以輕松拆卸，并且可以快速拆卸和重復使用。此外，與普通螺釘相比，該系統由高度淬火鋼制成，扭矩傳輸的安全性提高了近 5 倍。

周莉 QQ：2668476640   手機：13390167995 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

最佳連接

 功能強大 – 可重復使用

SCHAAF ExpaTen的設計原則將液壓離合器螺桿設計提升到一個新的水平。ExpaTen提供最高的產品安全性，可靠性和整體性能。市場上所有聯軸器螺釘連接都會(huì )遇到問題，無論是由于結構螺紋錯誤，螺桿的延伸/延伸裝置，還是在拆卸過程中注油過程失敗。

優點

與傳統的螺栓比較，ExpaTen螺栓利用徑向膨脹及 軸向拉伸原理， 具有以下明顯的優點：

·         裝配后100%絕對鎖緊以及摩擦連接，法蘭之間無相對滑動

·         即使經過多年的使用，ExpaTen螺栓依然可以簡單快速地被安裝或拆除 – 次數不限

·         拆卸后仍可再次使用，所以無需采購備用螺栓

·         即使速度，扭矩或者方向發生突然改變的情況下，液壓螺栓完全可以保證連接的剛性，避免變形

·         不會(huì )出現螺栓卡死或螺栓尺寸大小不合適的現象

更多優點

·         能傳遞強大的扭矩，完全消除元件間的側隙

·         數量較少的螺栓即可傳遞強大的轉矩，最大限度減少法蘭尺寸

·         在最小空間尺寸內可傳輸最大扭矩和剪切力

·         安裝間隙為鉆孔直徑的0.05%到0.2%

·         簡單加工螺栓孔即可

·         可以用相同的SSV擰緊其他標準螺栓

更多型號：

ExpaTen ETC

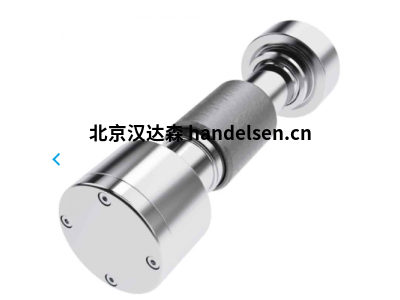

用于盲孔的快速連接

ExpaTen QL

快速實現緊配型連接，帶可拆卸形式的軸向拉伸工具 （快速鎖緊）

ExpaTen 2

理想的法蘭連接方案，用于法蘭螺栓孔不同心或者直徑不相等的情況

ExpaBolt

高速汽輪的轉子連接解決方案

標準配置

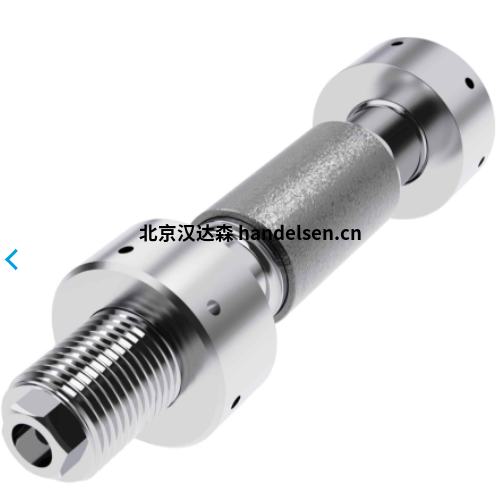

標準的ExpaTen螺栓由以下元件組成：

·         中間帶錐度的高強度調質鋼螺栓及帶錐孔的軸 套，能產生強大的抗剪強度及軸向預緊力

·         兩只高強度圓形螺母

·         細牙螺紋使得疲勞強度達到最大

·         高壓液壓油經螺栓中心進油口輸送至錐面上的 螺旋狀分配油道，產生高壓油膜，很容易使螺栓 與軸套分離

應用領域

SCHAAF ExpaTen液壓膨脹夾緊螺栓被廣泛應用于既需要傳遞強大轉矩或扭矩，同時又能保證日后可方便被拆除的場合。例如船舶螺旋槳傳動軸系， 發電站，壓碎機，鋼廠和非金屬制造以及風力發電裝置
