tecsis壓縮力傳感器系列應用





型號 F3301、F33C1、F33S1

剪切梁

采用高達 100 kN 的薄膜技術



應用

工業稱重技術

機器制造和工廠建設、制造自動化

劇院和舞臺建設

化學和石油化學

安全應用中的稱重

特殊功能

測量范圍 0 ... 2 kN 至 0 ... 100 kN

耐腐蝕不銹鋼設計

集成放大器

高長期穩定性，高抗沖擊和抗振性

重現性好，安裝簡單



剪切梁專為靜態和動態測量任務而設計。它們在廣泛的應用范圍內確定剪切力。



這些稱重傳感器通常用于工業稱重以及特殊機器結構、生產自動化和舞臺系統。此外，它們還用于實驗室技術和過程工業中以確定扭矩。適當的技術和區域認證可作為一種選擇。



稱重傳感器 F3301 由高強度、耐腐蝕的不銹鋼 1.4542 制成，其特性特別適用于稱重傳感器的應用領域。



除了標準的有功電流和電壓輸出 (4 ... 20 mA / 0 ... 10 V) 外，還提供數字輸出 (CANopen®) 作為輸出信號。冗余輸出信號是可能的。



剪切梁是我們認證產品 ELMS1 過載保護（DIN EN ISO 13849-1 與 PL d/Kat. 3）的一部分。

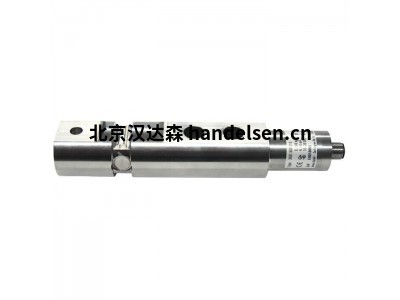

型號 F3831

剪切梁

稱重傳感器高達 10 噸



剪切梁的應用

地磅

稱重喂料機

平臺秤

實驗室技術

流程工業

剪切梁的特點

測量范圍 0 ... 500 kg 至 0 ... 10.000 kg

鋼/不銹鋼

高長期穩定性

高側負載容限

剪切梁的描述

剪切梁專為靜態和動態測量任務而設計。它們在廣泛的應用范圍內確定剪切力。



這些剪切梁用于工業稱重和實驗室以及過程工業。



F3831系列的剪切梁由鋼或不銹鋼制成，特別適用于應用領域。輸出信號為 mV/V 信號。



型號 F3833

彎梁

稱重傳感器高達 500 kg



彎曲梁的應用

料斗秤、工業秤

價格標簽秤

重力喂料機

實驗室技術

流程工業

彎曲梁的特點

測量范圍 0 ... 5 kg 至 0 ... 500 kg

全焊接波紋管

防護等級 IP68

彎梁說明

彎曲梁專為靜態和動態測量任務而設計。它們在廣泛的應用范圍內確定力。



這些稱重傳感器用于工業稱重和實驗室以及過程工業。



的彎曲梁F3833是由不銹鋼制成的，它們是特別適合的應用領域。輸出信號為 mV/V 信號。



注意

為避免過載，在安裝過程中將稱重傳感器電氣連接并監控測量值是有利的。被測力必須同心施加且無橫向力。



的彎曲梁將被安裝在一個水平面上。





應用

廠房設備建設

測控工廠

測試臺

壓入部隊和聯合部隊監測

特殊功能

測量范圍 0 ... 10 N 至 0 ... 5,000 N

力輸入方便，安裝方便

體積小、安裝高度低

防護等級 IP65

相對線性誤差 1 % F nom



微型壓縮力傳感器專為小型安裝空間而設計，根據標稱力的不同，高度僅為 3 mm 至 7 mm，重量為 1 g 至 10 g（9 g 至 18 g，包括電纜）。它們用于確定各種應用中的壓縮力，適用于靜態和動態測量任務，例如。在實驗室和測試領域。



球形罩（球形載荷應用按鈕）允許非常簡單的力引入。力傳感器的通常安裝位置是水平或垂直。例如，使用粘合劑或使用硅樹脂來實現固定。壓縮力傳感器具有防濺功能，即使在惡劣的操作條件下也能可靠工作。
