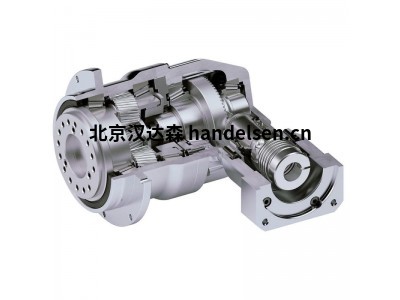

Graessner螺旋錐齒輪箱PowerGear P140L

 Graessner公司位于德國著名工業城市斯圖加特附近，從上世紀50年代開始，公司就致力于生產螺旋傘齒及準雙曲面傘齒，在70年代，Graessner開發和生產的標準范圍斜角成功推廣到齒輪箱。今天，GRAESSNER生產高質量齒圓錐齒輪、齒輪箱，利用對自己的技術和準確度的高要求，采用特殊研磨技術生產高扭矩，低噪音低產品。 特點

一般特征

優質鋼制扭轉剛性齒輪聯軸器

非常緊湊的設計可實現高功率密度

補償角度，徑向和軸向軸偏移

如果使用特殊密封件，則適用于高+120°C的溫度

可提供分體式套筒（ZCA / ZCB-ZCA型號范圍也可提供ZCB設計）和單件套筒（ZCH）

無需移動連接的機器即可更換彈性O形圈

鉆孔大270毫米

扭矩高達T Kn = 195,000 Nm / T Kmax = 390,000 Nm

速度高達n max = 6,000 rpm



一般說明

所述RINGFEDER ® TNZ耦合是扭轉剛性的雙萬向節齒輪聯軸器。



齒輪

聯軸器殼體的內齒是平直的，而輪轂的齒是外齒，其半徑可變。結果，輪轂可以在殼體內空間地移動，從而在指定的公差內補償鄰接的軸端的角度，徑向和軸向軸未對準。根據聯軸器的類型和尺寸，標準齒可允許每個齒平面的大角度偏差為0.5度，軸向運動可達到數毫米。

高 可能的徑向軸位移取決于兩個齒平面之間的距離。其他齒形可用于其他特定應用。



用料

高品質的齒形和潤滑脂以及超高壓添加劑可確保低恢復力和長使用壽命。所使用的材料是表觀屈服點至少為335 N / mm 2的鍛鋼。特殊材料可用于其他特定應用。使用合成橡膠的O形圈進行密封。外殼通過定位螺栓和自鎖螺母居中并固定在一起。

溫度

使用特殊的密封件可以將溫度限制提高到120°C。

平衡

在圓周速度超過30 m / s時，建議動態平衡耦合。

特殊應用

如果預計在更高的速度和扭矩下會(huì )出現更大的不對中，則需要在特殊的計算程序的幫助下進行檢查。這與確定的大小無關。在任何操作狀態（啟動，短路，阻塞等）下，都不得超過值T Kmax。

公差和標準

孔公差為ISO H7（如果訂購的方式不同）。列出的孔徑是指公差為ISO P9的DIN 6885-1的鍵槽。
