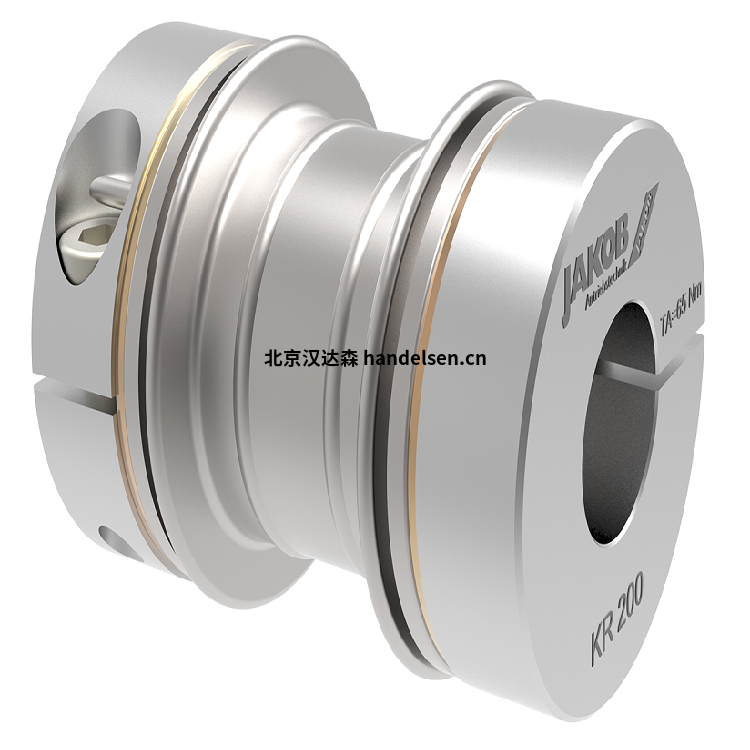

JAKOB Antriebstechnik KR系列金屬波紋管聯軸器
JAKOB Antriebstechnik是生產旋轉變壓器測量齒輪和帶滑鍵連接的簡單波紋管聯軸器的制造商。
JAKOB Antriebstechnik KR系列金屬波紋管聯軸器特征
• 易于安裝 兩側易于夾緊的輪轂
• 直波紋管 - 更大的總長度
• 低回復力 - 高抗扭剛度
• 扭矩范圍：25 - 1,500 Nm
• 軸直徑：8 - 85 mm
JAKOB Antriebstechnik KR 25金屬波紋管聯軸器技術規格：
額定扭矩：25 Nm
zui大扭矩：50 Nm
扭轉剛度：9 Nm/arcmin
轉動慣量：0.12 10 kgm²
zui大軸向軸偏差：± 0.3 mm
zui大橫向軸偏移：0.2 mm
軸向彈簧剛度：150 N/mm
橫向彈簧剛度：150 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø8 / Ø32mm
質量：約 0.3 公斤
材料設計：波紋管：不銹鋼 1.4571,花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KR 50金屬波紋管聯軸器技術規格：
額定扭矩：50 Nm
zui大扭矩：100 Nm
扭轉剛度：10 Nm/arcmin
轉動慣量：0.12 10 kgm²
zui大軸向軸偏差：± 0.3 mm
zui大橫向軸偏移：0.2 mm
軸向彈簧剛度：160 N/mm
橫向彈簧剛度：170 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø10 / Ø32mm
質量：約 0.3 公斤
材料設計：波紋管：不銹鋼 1.4571，花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KR 65金屬波紋管聯軸器技術規格：
技術規格：
額定扭矩：65 Nm
zui大扭矩：130 Nm
扭轉剛度：12 Nm/arcmin
轉動慣量：0.25 10 kgm²
zui大軸向軸偏差：± 0.3 mm
zui大橫向軸偏移：0.3 mm
軸向彈簧剛度：90 N/mm
橫向彈簧剛度：80 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 14,000 rpm
D1/2 zui小/zui大 = Ø13 / Ø35mm
質量：約 0.4 公斤
材料設計：波紋管：不銹鋼 1.4571，花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KR 1500金屬波紋管聯軸器技術規格：
額定扭矩：1500 Nm
zui大扭矩：3000 Nm
扭轉剛度：280 Nm/arcmin
轉動慣量：0.013 kgm²
zui大軸向軸偏差：± 0.6 mm
zui大橫向軸偏移：0.5 mm
軸向彈簧剛度：520 N/mm
橫向彈簧剛度：490 N/mm
工作溫度范圍：-40° 至 +200°C
允許的運行速度：zui大 7,000 rpm
D1/2 zui小/zui大 = Ø48 / Ø89 毫米
質量：約 4.4 公斤
材料設計：波紋管：不銹鋼 1.4571，花鼓：高強度鋁
夾緊螺釘：ISO 4762 - FKL 12.9
壓線：黃銅
JAKOB Antriebstechnik KR系列金屬波紋管聯軸器型號
JAKOB Antriebstechnik KR 25
JAKOB Antriebstechnik KR 50
JAKOB Antriebstechnik KR 65
JAKOB Antriebstechnik KR 100
JAKOB Antriebstechnik KR 200
JAKOB Antriebstechnik KR 300
JAKOB Antriebstechnik KR 450
JAKOB Antriebstechnik KR 550
JAKOB Antriebstechnik KR 1500
