STAUBLI快速接頭 ADS專用于大流量回路

STAUBLI產品應用于汽車工業、軌道工程、鋼鐵工業、塑料、核能、電子設備冷卻和新能源等領域。

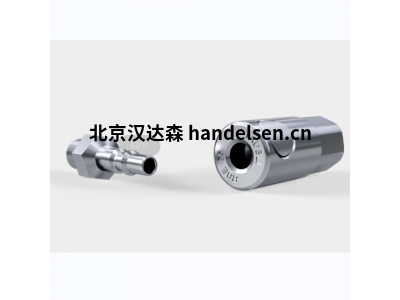

1、大流量安全快速接頭 ADS

ADS 快速接頭專門應用于大流量回路，可主動提高各種需要氣動連接的裝置的效率和安全性。其內部設計和材質選擇可確保絕對持久的密封性能和直通式連接。借助防軟管反抽功安全能，壓縮空氣連接器可防止軟管在壓力下猛力反抽，符合 ISO 4414 標準。

技術參數

公稱直徑 DN (mm)：11 與 19

*大允許壓力*：16 bar (232 PSI)

流體

壓縮空氣

材質

不銹鋼插座體

鉻合金鋼插頭，經硬化和磨削處理

按鈕采用淬火鋼



2、無泄漏溫度控制快速接頭CBI

CBI 無泄漏快速接頭是為承受很強的機械應力（如振動和振蕩）而設計的。此系列接頭的平頭防污染技術可以防溢出，從而保證操作者的安全，并且能保護流體的完整性，以確保無污染物進入回路。此系列接頭還允許在難以到達的位置進行盲插。

技術參數

公稱直徑 DN (mm)：3 到 25

*大允許壓力*：50 bar (725 PSI)

流體

冷水、乙二醇水溶液、熱水、蒸汽

礦物油或合成導熱油、潤滑油

氣體回路：氬氣、氮氣、氦氣等

材質

主要為具高機械強度的不銹鋼

接觸流體的零件材質：不銹鋼和黃銅



3、無泄漏液壓快速接頭CBX

*其緊湊的設計和自動鎖緊使得 CBX 快速接頭非常適用于重復、盲插或連接位置難以觸及的插接。它們可以在殘壓下進行連接（PA 選項），并配裝了防護防塵帽?？商峁┯糜跍y試回路的無黃銅版本。

CBX 系列具備防污染設計，是液壓回路連接的理想解決方案。CBX 接頭可以防溢出，從而確保操作者的安全，并且為平頭設計，保證了流體的完整性。

技術參數

公稱直徑 DN (mm)：3 到 16

*大允許壓力*：450 bar (6526 PSI)

適用流體

礦物油或合成油，潤滑油

材質

不銹鋼和黃銅：CBX 06, CBX 09 和 CBX 16

不銹鋼：CBX 06 和 CBX 12

黃銅材質的接頭(? 06 – 09)

在液流中的不銹鋼：CBX 06 和 CBX 09，具有BF編碼



4、HCB 快速接頭采用無泄漏設計，消除了泄漏的可能性，保護了工作環境，也確保了流體輸送的質量。鎖緊裝置堅固耐用，有助于接頭很好地避免一些常見的問題，例如管道上的振動和壓力。借助機械防錯接裝置、安全栓和彩色板，操作者可以輕松識別回路。此解決方案結構緊湊，可保障效率和安全性。

技術參數

公稱直徑 DN (mm)：3 到 20

*大允許壓力*：350 bar (5076 PSI)

適用流體

多種流體：氣體、蒸汽、真空、侵蝕性液體

材質

主要材質為不銹鋼 316 系列

多種密封圈



5、MCB 無泄漏不銹鋼接頭

MCB 快速接頭采用無泄漏平頭，空氣或污染介質不會(huì )進入回路，亦可確保操作者和設備的安全。此系列接頭設計緊湊，可集成到受限空間中，其人體工學自動鎖緊功能也簡化了化工、制藥、電子等行業的連接。

技術參數

公稱直徑 DN (mm)：3 到 16

*大允許壓力*：100 bar (1450 PSI)

適用流體

您應用所需的各類流體和氣體

材質

主要材質為不銹鋼 316 系列

密封圈：可有 5 種不同類型的密封圈，包括全氟橡膠密封圈



部分型號展示：



RBE 06.1101/JV

N01221100 HPX20.1105/JV/SP1

N01220500 HPX08.1103/JV/SP

RBE03.1100/IA/VD/OS/HPG/JE

RMA19.2105/OD

MPX06.1101/JV

REA13.1002.1430

REA13.6002.1430

REA13.1002.0750

N00729905

REA03.2002

REA13.1002.2515

RBE03.1150/IA/HPG

SPT-25.7106/L/CG

SPT-25.1106/L/CG

RMP48.04.7102/JV

RMP48.06.7102/JV

SPC08.2000/IA/JV

RBE11.7104/IA/HPL/JV

RBE11.2104/IA/OD/HPL/JV

RMP48.06.7102/JV

RMP48.04.7102/JV

SPC08.5418/IA/MD/JV

N00917194

N00428895

RMF153.103

RMF 152.102

RBE 08.1810/OS

RBE 08.1102/IA

RBE03.1100/IA/VD/HPG/JE.OS

RBE06.6150

RBE03-M10X1-S90114973

SPT-25.1106/L/CG

SPT-25.7106/L/CG
