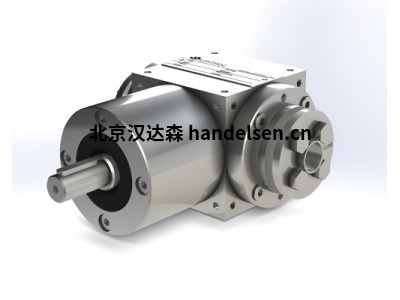

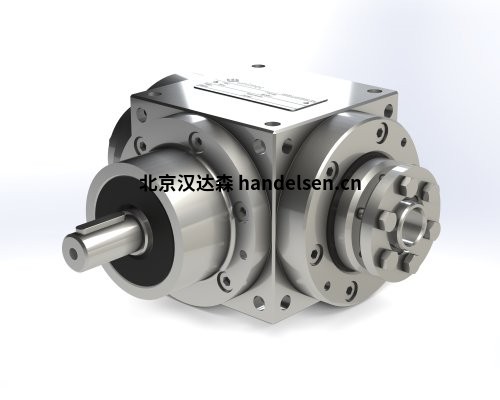

Unimec減速箱
一般特征
效率 90 %
齒輪齒隙 15' - 20'
強制潤滑速度 2500 rpm
油脂潤滑速度 100 rpm
工作溫度 -10 °C / 80 °C
空心軸最大力矩 180 Nm (RK - RY - RR)
實心軸最大力矩 180 Nm (RW) - 410 Nm (RP)
最大輸入速度 3000 rpm
主變速箱重量 10 kg
標準工作條件 25 °C - 正常工作 - 10.000
預期壽命小時
材料
材料規范 規格 適應癥
空心軸/實心軸 C45 EN 10083-2:2006 碳鋼
花鼓軸 C45 EN 10083-2:2006 碳鋼
Carter GJL 250 EN 1561:2011 灰口鑄鐵 完全機加工 6
面孔
錐齒輪 17NiCrMo 6-4 EN 10084:2008 表面硬化合金鋼 磨削孔和平面。
格里森齒輪成對運行。
潤滑油 Unimec Atir SH150 合成油 0,2 lt
具體功能
1/1 1/1,5
名義比率
1/2 1/3 1/4
鍵之間的相位 +/- 5,5° +/- 5,5° +/- 6° +/- 4,5° +/- 4,5°
慣性矩 798 kg-mm² 300 kg-mm² 168 kg-mm² 89 kg-mm² 63 kg-mm²
RK 型號 RW 型號
RY 型號 RZ 型號
