德國MENZEL用于 SD4 的模塊化系統/閥門單元

 德國MENZEL用于 SD4 的模塊化系統/閥門單元

在閥門裝置上，可以設置噴霧時間和噴霧持續時間。對于電源類型，您可以選擇 24、110 和 230 V 版本。

模塊化擴展

為了提供多個噴淋點，可以將大量閥門單元并聯連接到壓力容器，并且每個噴點可以單獨配備一個或多個同軸噴頭。

放置

閥門單元可以根據需要放置。連接套件和同軸噴頭必須單獨組合在一起。





電磁閥 （M07）

三位兩通電磁閥，電動



連接         G1/4”

壓力         1,5 ...10 巴

溫度范圍         -10°C – +70°C

工作電壓         24 V 直流        230 V 交流

功耗         24 V 直流時為 4.2 W    230 V 交流時為 7.4 VA

材質         丁腈橡膠和聚甲醛





INDUTEC® MS SD4 同軸噴頭

閥門單元 用于連接一個、兩個或最多五個噴頭的閥門單元可用于 INDUTEC® MS 系統。

不同的版本可用于所需的噴涂時間，介質通道等設置選項。

對于空間較小的安裝點，閥門組件也采用緊湊型設計，沒有后壁。

INDUTEC ® MS AP4 KD OS

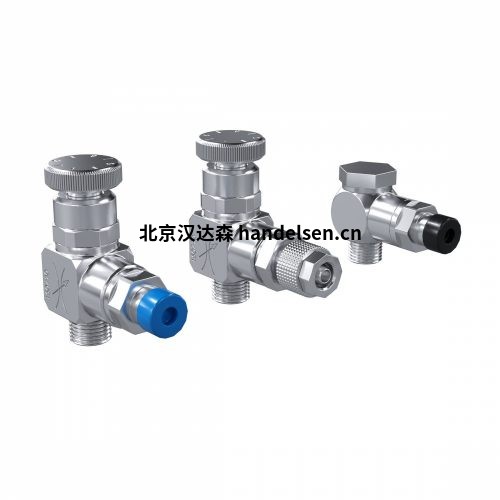

噴嘴連接套件用于將同軸
噴頭安裝到閥門單元上，由以下部分組成：
- 2 個點擊扼流圈
- 1 個旋轉環件
<<<包裝在一套>>>
軟管供應管路（SBT4，Ø 4 mm）
中，必須單獨訂購>>>，
模塊以確保精度。- 同軸噴頭
INDUTEC ® MS SD4

INDUTEC ® MS MVB2 AVM
4 倍分配塊介質，用于軟管供應管路 Ø 6 mm，用于連接兩條介質管路，包括：
1 個 4 倍分布塊，
材料：鋁，
1 個角度連接，用于軟管
Ø 6 mm，帶 Ü 螺母
2 個，可拆卸雙接頭 1/4 - 1/8
2 個 截止閥 介質

周莉 QQ：2668476640   手機：13021972807 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

2 個 GEV6-1/4“ 用于介質，Ø 6 mm 帶
Ü 螺母，用于介質輸出
2 個閉合螺釘 1/8“
0.2 m 介質供應線 Ø 6 mm
模塊，用于最小量冷卻潤滑系統

具有多達四個出口的中型配電塊

INDUTEC ® MS MVB3 AVM

4 倍分配塊介質，帶三個介質截止閥（型號：9500000432）

INDUTEC ® MS MVB4 AVM

帶四個截止閥介質的 4 倍分配塊介質（產品型號：9500000396）



INDUTEC ® MS VT5-1 AO 24 V/DC
