AMCI絕對模擬旋轉軸編碼器DC425

AMCI絕對模擬旋轉軸編碼器DC425

　　IP67 評級

祁佳強 QQ：2850590582   手機：17744536447 電話：010-64714988-216 傳真：010-64714988-668 郵件：tk5@handelsen.cn

　　5/8英寸不銹鋼軸

　　鋁制外殼

　　適合高沖擊應用 - 經得起機械沖擊和振動

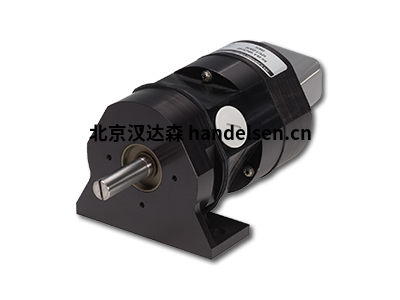

　　AMCI DC425 絕對模擬多轉旋轉軸編碼器

　　DC425 DuraCoder 是一款絕對的模擬多轉旋轉軸編碼器，可在單圈或多轉時提供模擬電流或模擬電壓輸出。

　　DC425 基于 DuraCoder 卓越的耐用性和價值基礎，最初設計用于戶外過程控制應用。IP67 額定鋁殼(使用 w/MS161 連接器時)、5/8 英寸不銹鋼軸和基于解析器的傳感技術等功能有助于 DuraCoder 的故障安全可靠性，使其成為水力發電、水處理或凈水設施的最佳選擇。

　　當客戶在連續的機械沖擊和振動環境中需要可靠的絕對模擬多轉旋轉軸編碼器性能，并暴露于空氣和液體傳播的污染物時，選擇就很容易了 - DuraCoder。

　　AMCI 的 DuraCoder 旋轉軸編碼器基于解析器，提供最重的職責 2.5 英寸旋轉軸編碼器，可在任何地方使用。幾個功能使這個旋轉編碼器系列不同于競爭：即其節約成本的耐用性、現場可編程性和廣泛的應用范圍。

　　省油耐用性

　　基于解析器的可靠性

　　現場可編程輸出分辨率

　　廣泛的應用

　　規格機械規格

　　DC425 絕對模擬多轉旋轉軸編碼器

　　軸：5/8" 直徑 303 不銹鋼

　　軸加載：400 磅徑向/200 磅軸最大軸載荷軸承重

　　壽命額定為 2x10+9 轉最小在最大軸負載

　　開始扭矩：最大 8 盎司 = 25°C

　　慣性時刻：20.00 x 10×4 盎司秒=2

　　重量：5.5 磅。

　　住房：鑄造鋁

　　交配連接器： (單獨出售)

　　AMCI 部分編號軍事等價物

　　直MS-16MS3106A16S-1S

　　90 度MS-18MS3108A16S-1S

　　防水MS-161MS3106F16S-1S

　　連接器 PINOUT： (僅限 MS 連接器版本)

　　軍事等價件 # MS3102e16S-1P

　　針功能

　　一個+Vdc

　　BVdc 常見

　　C模擬輸出

　　D案例接地

　　E無連接

　　F無連接

　　G無連接

　　電氣規格

　　DC425 絕對模擬多轉旋轉軸編碼器

　　輸入電壓：18 至 30

　　Vdc 24 Vdc 最佳

　　輸入電源：最高 3.75 W.

　　可用的全規模輸出轉彎的 # (不可選字段)1、2、4、5、10、20、25、50 或 100

　　當前輸出：4 到 20

　　mA 12

　　位分辨率每轉 16 位分辨率最大。

　　當前負載：650 歐姆 = 18vdc 輸入

　　950 歐姆

　　= 24vdc 輸入 1250 歐姆 = 30vdc 輸入

　　電壓輸出：0 到 10

　　Vdc 12

　　位分辨率每轉 16 位分辨率最大。

　　電壓負載：最低 2k 歐姆

　　環境規范

　　DC425 絕對模擬多轉旋轉軸編碼器

　　外殼：IP67(僅適用于工作軸密封、正確安裝的塑料孔塞和 AMCI MS-161 交配接頭)

　　休克：50 G's 表示 11 mSec

　　振動：20 克， 5 至 2，000 赫茲

　　工作溫度：-40° C 至 85° C 標準
