Tecnotion無鐵芯電機系列參數
QTR-A-65 系列
0.64 - 5.47Nm
連續 0.29 - 2.31Nm

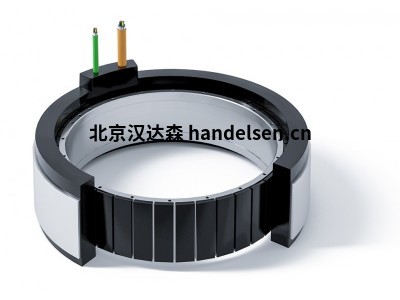

QTR-A-65 是 Tecnotion QTR 系列中最小的力矩電機。該電機針對小型和低壓應用進行了優化。65 系列提供四種電機“高度”或“尺寸”，即 17、25、34 和 60 尺寸電機。
孫菲
QQ：2850590599
手機：18519029373
電話：010-64714988-192
傳真：010-84786709-667
郵件：sales12@handelsen.cn |
 |
 |
緊湊的尺寸和低電壓支持使 65 毫米 QTR 電機成為機器人應用的理想選擇。
構建高度為：QTR-A-65-17 // QTR-A-65-25 // QTR-A-65-34 // QTR-A-65-60
QTR-A-78 系列
1.22 - 10.85Nm
連續 0.57 - 4.41Nm
QTR-A 78 是 Tecnotion QTR 系列中的第二種可用尺寸。與 65 系列電機一樣，78 系列電機針對低電壓應用進行了優化，可用的構建空間很小。最大的 QTR-A-78-60 電機提供 7.5Nm 的峰值扭矩。
小的構建空間和 29 毫米的大內徑使 QTR-78 電機成為半導體機械中的最?lèi)?ài)。
構建高度為：QTR-A-78-17 // QTR-A-78-25 // QTR-A-78-34 // QTR-A-78-60
QTR-A-105 系列
2.9 - 28.4Nm
連續 1.4 - 12Nm
QTR-A-105 是 Tecnotion QTR 電機中檔的起點。QTR-A-105 電機具有多種選項，例如不同的繞組類型和數字霍爾傳感器。
各種醫療和保健應用受益于 QTR-105 的大內徑以及扁平設計，起始厚度僅為 17 毫米。
構建高度為：QTR-A-105-17 // QTR-A-105-25 // QTR-A-105-34 // QTR-A-105-60
QTR-A-133 系列
5.6 - 55.5Nm
連續 2.6 - 21.9Nm
QTR-A-133 是第二款中程 QTR 電機。它涵蓋了從 2.6 到 21.9Nm 的扭矩范圍。最大的 60 毫米高 QTR-A-133-60 電機提供超過 35.3Nm 的峰值扭矩。提供不同的繞組類型，優化反電動勢。
高峰值力使 QTR-133 系列成為測試設備的理想選擇。
構建高度為：QTR-A-133-17 // QTR-A-133-25 // QTR-A-133-34 // QTR-A-133-60
QTR-A-160 系列
峰值 9.3 - 91.6Nm
連續 4.1 - 36.3Nm
QTR-A-160 系列是中型 QTR 電機系列中直徑最大的。最小的電機高度僅為 17 毫米，最大的電機具有 58.3 牛米的峰值扭矩。
功率和尺寸使得 QTR-160 系列電機通?？梢蕴娲笮凸S(chǎng)機械。它們是充分實施工廠自動化的最佳選擇。
構建高度為：QTR-A-160-17 // QTR-A-160-25 // QTR-A-160-34 // QTR-A-160-60
QTL 電機系列是我們迄今為止最大的扭矩電機，但非常緊湊，因此具有高扭矩密度。QTL 是無框架的，因此它可以直接集成到機器結構中，而寬敞的開放式內徑可以實現電線和電纜穿通。該系列適用于各種市場。QTL-A 電機系列 有四種直徑 (210-230-290-310 毫米) 和三種高度 (65-85-105 毫米)。它們可提供（QTL 230 和 310）或不帶冷卻（QTL 210 和 290）。
QTL-A 210 系列
173 - 346 Nm
連續 65 - 142Nm
QTL-A 210 系列比較小的 QTR 系列提供更大的扭矩。QTL-A 210 是 QTL 系列中最小的一款，有 65、85 和 105 毫米三種高度可供選擇。它的內徑較大，適合布線多條電纜，從而在應用中具有靈活性。因此，它適用于各種市場，包括旋轉分度臺、印刷機械和材料處理。
QTL-A 210 的構建高度為：210-65 // 210-85 // 210-105
QTL-A 230 系列
173 - 346Nm
連續 67 - 147Nm
QTL-A 230 具有與 QTL-A 210 相同的電磁設計，但增加了增強的水冷熱管理。冷卻通道允許它以高連續扭矩運行，即使在高占空比和動態運動曲線的情況下也是如此。冷卻環提供螺栓孔，便于安裝。
?他打造的QTL-A 230的高度：230-65 // // 230-85 230-105
QTL-A 290 系列
389 - 778Nm
連續 140 - 305Nm
QTL-A 290 擴展了 QTL-A 210 設計，以滿足更高的扭矩需求。結合低感應值和快速響應時間，該系列允許高動態運動。它使該系列非常適合用于包裝和激光切割機械。
QTL-A 290 的構建高度為：290-65 // 290-85 // 290-105
QTL-A 310系列
389 - 778Nm
連續 151 - 331Nm
QTL-A 310 系列在 QTL-A 290 的基礎上增加了冷卻通道。電機是可靠的重型主力。由于集成了冷卻通道，電機可以在不損失精度的情況下達到非常高的連續扭矩。即使增加了主動冷卻，電機也非常緊湊并具有高扭矩密度。它特別適用于存在熱管理問題的應用。冷卻環提供螺栓孔，便于安裝。
QTL-A 310 的構建高度為：310-65 // 310-85 // 310-105
QTL-A 385 和 485 系列
Ultimate QTL-A 385 1026 - 1368Nm // Ultimate QTL-A 485 1651 - 2202Nm
連續QTL-A 385 407 - 560Nm // 連續QTL-A 485 659 - 907Nm
QTL-385 和 QTL485 力矩電機取代 QTL-210 -310 系列成為 Tecnotion 必須提供的最大力矩電機。它具有相同的高效和節省空間的電磁設計，可滿足更高的扭矩需求。憑借大內徑，它非常適合集成到各種市場（如旋轉分度臺、印刷機械和材料處理）中的（現有）應用中。
QTL-A 385 和 485 的構建高度為：385-85 // 385-105 // 485-85 // 485-105
鐵芯電機
這些直線電機采用鐵芯設計和制造，可提供與其尺寸相同的極高連續力，從小型 TM 的 60N 開始，一直到水冷 TBW 動力室的 3000N。峰值力甚至更高，達到 6000N。
所有這些原始動力都來自一個令人驚訝的緊湊包裝。其占地面積小、模塊化設計和高力密度實現了非常靈活的應用設計。的能力串多個電機一起，無論是在串聯或并聯，甚至進一步擴大其應用范圍。
TBW系列
峰值 1800..4500N
連續 760..1900N
TBW 系列是 TB 系列的水冷變體。它具有完全集成的高效冷卻系統，使 TBW 能夠達到比標準版本更高的連續力，并在保持其亞微米位置精度的同時維持加速度。由于熱量不會(huì )消散到機器的結構中，因此它特別適用于熱管理存在問題的應用。
線圈單元：TBW18 - TBW30 - TBW45
磁板：TB192 - TB288
TB系列
峰值 1800..4500N
連續 760..1900N
高端 TB 電機是重型主力，結合了高加速度和速度、亞微米定位精度和低功耗以及極好的力密度。它們在高負載和長占空比的應用中表現出色。當您需要將您的應用提升到新水平的電機時，TB 不僅能滿足您的需求。
線圈單元：TB12 - TB15 - TB30
磁板：TB192 - TB288
TL系列
峰值 450..1800N
連續 200..840N
中檔 TL 是我們最受歡迎的鐵芯電機。它的特點是線圈和磁鐵之間的吸引力極低，并以其小尺寸、高加速度、高速度和精度而著稱。TL 還提供加長版，這使得這款全能型打印機幾乎適用于所有應用，包括那些行程較長的應用，例如用于大型數字格式的打印機。
線圈單元：TL6 - TL9 - TL12 - TL18 - TL24
磁板：TL192 - TL288
TM系列
峰值 120..720N
連續 60..360N
對于不需要很大力的應用，使用更小、成本更低的電機通常更有效。多年來，TM 系列已被證明是一種用途廣泛、可靠且高效的電機，適用于各種應用。為提高其效率，TM 直線電機配備了一根長而靈活的伺服電纜，這使得額外連接器的使用變得多余，并進一步降低了總擁有成本。
線圈單元：TM3 - TM6 - TM12 - TM18
磁板：TM96 - TM144 - TM384
無鐵芯電機
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
使用我們的在線仿真工具選擇最適合工作的電機
UXX系列
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
FP 700..4200N FC 141..846N
UXX 是 Tecnotion 提供的最強大的標準無鐵芯電機。由于線圈單元和磁鐵之間沒有齒槽效應和零吸引力，它非常適合需要超精密和最大力輸出的重型工業應用，例如平板和半導體行業。
線圈單元：UXX3 - UXX6 - UXX9 - UXX12 - UXX18
磁板：UXX114 - UXX171 - UXX456
UXA系列
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
FP 615..3690N FC 120..720N
UXA 是 UXX 的經濟替代品。它的功能稍弱，但用更小的占地面積和有吸引力的價格標簽彌補了這一點。它仍然具有相同的超精密度，這使得 UXA 成為 UXX 有點過分的重型應用的理想選擇。
線圈單元：UXA3 - UXA6 - UXA9 - UXA12 - UXA18
磁板：UXA114 - UXA171 - UXA456
UM系列
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
FP 100..400N FC 29..116N
中檔 UM 無鐵心電機因其極高的速度和卓越的熱特性而脫穎而出，這是我們獨特的生產技術的結果。作為無鐵芯設計，電機沒有齒槽效應，線圈單元和磁鐵之間的吸引力為零。這使得緊湊型 UM 電機特別適合需要高精度測量的應用
線圈單元：UM3 - UM6 - UM9 - UM12
磁板：UM90 - UM120 - UM150 - UM390
UL 系列
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
FP 240..960N FC 70..280N
高端 UL 無鐵芯電機具有多種配置，可輕松適應特定應用的要求。由于它們的高速、定位精度以及線圈單元和磁鐵之間的零齒槽效應和吸引力，許多 UL 電機已成功應用于整個半導體行業。
線圈單元：UL3 - UL6 - UL9 - UL12 - UL15
磁板：UL126 - UL168 - UL210 - UL546
UF系列
與鐵芯電機相比，這些電機具有無鐵芯線圈單元，因此線圈單元和磁軌之間沒有吸引力或齒槽效應。這就是賦予無鐵芯電機重量輕、精度高、線性力恒定和極其動態的速度、加速和減速的原因。持續力范圍從 10N 一直到 846N，峰值力高達 4200N。
FP 42.5...85N FC 19.5..39N
?他UF系列是內置了專門維持很高的連續勢力的足跡，這是唯一比UC的稍微更大。它特別適用于高占空比的應用，例如醫療和半導體市場的取放系統。
線圈單元：UF3 - UF6
磁板：UF72 - UF120
真空馬達
作為我們 U 系列的直接兄弟，這些真空額定無鐵芯電機具有專門設計的線圈單元和磁軛，用于低至 10-8 mBar 的高真空。
除了我們常規無鐵心電機的特點：重量輕和超精密，該系列還能夠實現令人難以置信的平穩運動，并實現此類系列產品的最低排氣量。低釋氣的重要性對于某些應用來說非常重要，我們對此進行了徹底測試，如果您愿意，甚至可以為您提供準確的規格和性能細節。
UMV系列
UMV真空
峰值 400N
連續 80N
UMV 線圈是真空額定線性電機系列中最小的線圈。該系列是定位的理想選擇，例如在龍門架或需要極高精度的高動態、輕量化應用中。
ULV系列
超低壓真空
峰值
720N 連續 150N
ULV 線圈是真空額定線性電機系列中的高端線圈。ULV 系列通常用于需要峰值力或低熱量輸出的應用。在更長的沖程中，可以組合 ULV 線圈以節省磁鐵材料，但仍能實現高性能。
UXXV系列
UXXV真空
峰值 4020N
連續 666N
UXXV 線圈是真空額定線性電機系列中功率最大、效率最高的線圈。UXXV 系列是需要超精密和最大力輸出的重型應用的理想選擇。它的效率和高電機常數允許在產生高力的同時實現低熱量輸出。
熱管理是真空中的主要挑戰之一。因此，線圈單元的設計目的是實現低熱阻 (Rth)，從而使線圈單元能夠快速將熱量從線圈中傳導出去。集成的溫度和截止傳感器可確保始終提供熱保護。
可以從這些電機中受益的關鍵行業是，例如：
半導體
平板顯示器
檢查階段
光刻
電子束/離子束應用
那么為什么選擇無鐵芯真空額定值呢？
定義的低釋氣
無顆粒
高潔凈度
無需大型電纜饋通
可放置在真空室的任何位置。
先進電機
Tecnotion 有能力制造完全定制的高級線性電機。這些電機通常用于非常特殊的高端市場，如光刻、晶圓檢測、顯示器制造、科學應用和航空航天。
這些應用中的挑戰是電機所需的無與倫比的性能。這些電機完全是根據特定應用設計的。這需要與客戶非常密切的開發和工程合作，以及大量的應用知識。
這種高水平的直線電機技術在世界上是獨一無二的。
這些電機特性和要求的示例：
真空額定
集成冷卻
優化的熱傳導
極高的力密度
特殊繞線技術
減少力紋波
高溫
先進直線電機的關鍵能力是：
具有 3D 分配機器人、全自動灌封機和所有自動化和記錄的質量設備（如 3D 測量、電氣檢查）的潔凈室制造環境
獲得專利的線圈技術可實現更高的填充系數和效率
專業團隊涵蓋技術、質量和物流。新的漸進式設計和工藝的專業研發團隊
生產具有批量靈活性
