意大利ROLLON直線導軌 Speedy Rail系列

1、導軌Speedy Rail

擠壓鋁材制造的自承重直線導軌，帶有塑料涂層的鋼滾子滾輪



Speedy Rail 是一種特殊的自承重自對準導軌，采用經過深硬電鍍表面處理的擠壓鋁材制造，具有*高的技術性能和高負重能力，無需維護和潤滑，即使在臟亂環境下也可保持總體可靠性，工作時聲音非常小。

配備V形滾子滾輪或圓柱形滾子滾輪，外層涂有塑料化合物，可用作直線導軌或執行器。



高達80000Km的可靠性

自承重只為最大自由靈活的設計

自對準系統

超靜音

高技術性能

3000Kg以上高負重能力

在惡劣環境下的最佳可靠性

無需潤滑

連接版本具有潛在無限行程

適合打造2或3軸笛卡爾系統，用于多種應用

采用皮帶或齒輪齒條傳動，可用作直線導軌或執行器



主要應用領域：

用于焊接機器的自承重直線導軌

用于木材加工機器的自承重直線導軌

用于涂漆機器的自承重直線導軌

用于陶瓷加工機器的自承重導軌

用于取放加工零件的自承重直線導軌

用于鉆孔機的自承重直線導軌

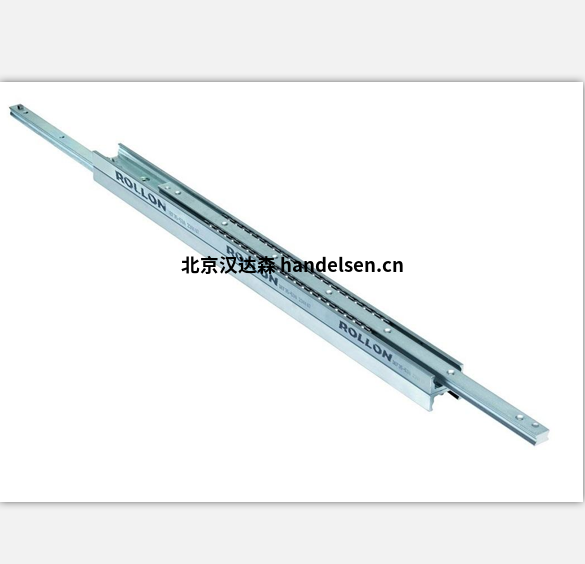

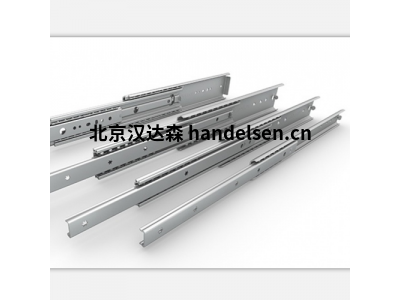

2、導軌Telerace

帶滾珠軸承的伸縮式導軌



Telerace 系列由伸縮式導軌組成，采用經深度滲氮和黑色氧化工藝處理的鋼或型材金屬板或不銹鋼制造。Telerace 直線導軌非常適合惡劣環境，大滾動組件對塵埃和污垢具有很高的耐受性。

TLR 和 TLQ 是具有高性能滾珠軸承的伸縮式導軌。TLN 和 TQN 的結構更加簡單。TLAX 和 TQAX 導軌全部由不銹鋼制成，可選擇對*高級應用采用電拋光表面處理。

Telerace 導軌非常適合需要長壽命和少維護的持續循環應用。因此，非常適合工業自動化應用，甚至是沖程循環可變的應用。Telerace 導軌結構使用的材料和表面處理確保了良好的防銹效果，甚至適合在室外或潮濕環境中應用。



3、滑軌Plus System

PLUS SYSTEM 系列的線性單元由高防護直線裝置組成，其特點是有一個自支撐的陽極氧化鋁結構和一條鋼加強傳動帶。這個系列的執行器非常堅固，在負載、力矩控制、速度和加速度方面具有高性能。

高負載能力

高速度

低磨損

低摩擦

低噪音

低維護

Plus System 直線裝置采用經過陽極氧化的擠壓成型 Anticorodal 6060 和 6082 耐蝕鋁合金，在鋁合金內部安裝有 AISI 303 和 404C 低碳不銹鋼材質的軸承、直線導軌、螺母、螺栓和其它部件，這些材料可以防止或延緩這個直線裝置所在潮濕環境引起的腐蝕。



Plus System 線性單元的主要應用領域：

自動化

生產線和裝配線

包裝

食品及飲料

主要特性



技術特性

線性單元的可選尺寸：

ELM 50-65-80-110

ROBOT 100-130-160-220

SC 65-130-160

經過表面陽極氧化的擠壓成型 6060 鋁型材，其尺寸公差符合 UNI 3879 標準

max運行速度：5 m/s

max加速度：50 m/s2

重復精度：0.05 mm

max有效行程長度：6130 mm（ELM 和 ROBOT 各自的拼接版本可提供更長的行程）
