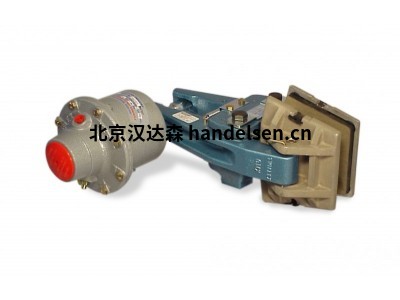

英國直接作用Twiflex卡鉗制動器

Twiflex 成立于 1946 年，專門為工業應用設計、制造和供應制動技術。Twiflex 提供世界上廣泛的氣動、液壓和機械應用工業盤式制動鉗，以及全系列的推進器、盤式制動系統、彈性聯軸器和軸離合器聯軸器。

Twiflex GMR 制動鉗用于 25mm 厚的制動盤，而 GMR40 制動鉗用于 38-40mm 的制動盤。最小圓盤直徑為610mm；磁盤大小沒有上限?？ㄣQ通常成對使用，但每個圓盤的卡鉗數量可以增加，具體取決于圓盤尺寸和所需扭矩。

理想情況下，GMR 制動卡鉗應安裝在水平底座上。如果卡尺必須安裝在傾斜的表面上，則應安裝可調節的止動螺釘和偏置彈簧；這些都包含在傾斜安裝套件中。除非另有說明，否則卡尺以組裝好的“右手”形式提供，如圖所示。

圓盤：Twiflex 提供一系列兩種厚度的標準圓盤（數據表 DB 5002）。

Twiflex 盤由球墨鑄鐵制成，這是材料?？梢允褂没铱阼F，但最高速度降低三分之一。硬度至少為 200 HB 的鍛鐵或鍛鐵（非鑄造）鋼

也可以使用。在正常使用中，碟片表面會(huì )被磨光，并且可能會(huì )輕微磨損不均勻，從而產生淺圓周凹槽。這不是有害的。但是，如果圓盤出現嚴重劃痕、凹坑或翹曲，則可以通過精細車削或磨削重新表面處理。圓盤摩擦路徑應具有 2μm CLA 或更好的表面，并且平坦且平行

0.05 毫米以?xún)?。安裝螺栓孔必須有間隙以允許盤和輪轂之間的差異膨脹。

控制器：標準 Twiflex 控制器可用于單卡鉗或多卡鉗安裝，用于電動、氣動和液壓信號系統。

摩擦片：Twiflex 盤式制動器必須與 Twiflex 無石棉剎車片一起使用。使用任何其他剎車片將使保修失效。在拆下卡鉗復位彈簧 (15) 和固定板 (12) 后，從卡鉗后部更換摩擦墊 (20)。

保養：推力器推桿所承載的卡鉗臂表面應保持良好的潤滑?？ㄣQ臂與壓板之間的轉向節應保持清潔，并涂抹少量潤滑脂；可以抵抗彈簧夾的壓力稍微撬開接頭。偶爾，或者如果卡鉗不能自由運行，通過注油嘴 (16) 注入少量潤滑脂以潤滑樞軸銷，然后旋轉銷以分配潤滑脂。任何滲出“0”形環 (18) 的油脂都應該擦掉?？梢酝ㄟ^(guò)抓住卡鉗頂部的滾花端轉動銷。

延長（一百萬次操作或三年）使用后，應將樞軸銷取出、清潔、更換和退化，或者如果磨損嚴重則更換。推薦使用含有二硫化鉬的潤滑脂。為不損壞銷上的 0 形密封圈 ('18)，請使用以下程序。卸下頂部卡簧，向下直到可以卸下下部卡簧和“0”形環，然后向上拔出銷釘。要重新安裝，請顛倒此過程。
