Maxon motor齒輪箱減速機

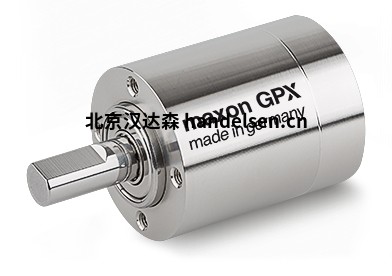

GPX行星齒輪箱

maxon GPX齒輪箱運行時噪音低、間隙小。 適用于傳輸高轉矩和高轉速。

精密斜齒輪和行星齒輪齒輪箱與maxon電機匹配。 齒輪箱在出廠前與目標電機的直接匹配頗有益處。 電機主動輪作為一級減速的輸入齒輪并與電機軸固定連接。

一般數據

齒輪箱類型     GPX

外徑 42 mm

版本 超高性能

齒輪箱數據

減速比    103 : 1

絕對減速比     371250/3610

級數 3

最大連續轉矩  32 Nm

瞬時允許輸出轉矩  46 Nm

輸出端相對于輸入端的旋轉方向    =

最大效率 90 %

空載下齒輪箱平均背隙   0.5 °

慣量 18.1 gcm²

齒輪箱長度（L1）  86 mm

最大連續輸出功率  200 W

最大瞬時輸出功率  250 W

技術參數

輸出端軸承     球軸承

徑向間隙 最大0.06 mm, 12 mm（距離法蘭）

軸向間隙 0 - 0.2 mm

最大徑向載荷  750 N, 10 mm（距離法蘭）

最大軸向載荷（動態）   200 N

周莉 QQ：2668476640   手機：13021972807 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

最大軸向壓配合力  500 N

最大連續輸入轉速  6000 rpm

周莉 QQ：2668476640   手機：13021972807 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

最大瞬時輸入轉速  7500 rpm

建議溫度范圍  -40...+100 °C

高溫高壓滅菌次數  0

重量 660 g
