德國FUNKE板式換熱器 FP型

Funke產品：包括管式換熱器、板式換熱器、釬焊式換熱器、風冷換熱器及換熱集成系統等等。

Funke的換熱器產品用途廣泛，適用于普通機械工業、造船業、化學工業以及石化工業等中的冷卻，加熱液體及氣體，并且可在不同的壓力及溫度情況下工作。



1、U形管式換熱器

結構特點：

U形管式換熱器可抽出管束，方便管間清洗，同時U端可自由伸縮，解決溫度補償問題。

結構簡單，密封面少，造價實惠。

FUNKE采用先進的彎管工藝，嚴格控制換熱管減薄量，同時在設計中著重考慮設備震動問題，有力的保證了設備的生命周期，恰當的利用了U形管換熱器的特點。



應用領域：

適用于高溫高壓且管側介質較潔凈不宜結垢的工況，尤其適用于蒸發、冷凝等溫差大的工況。



2、半焊接板式換熱器

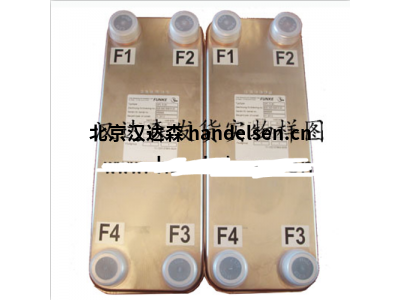

FUNKE“FPG”型半焊板式換熱器流道由焊接流道和常規流道交替組成。當處理對密封墊圈有腐蝕性的介質時，可使其流過焊接流道。焊接流道和常規流道通過以下方式形成：兩張波紋板片的所有密封周邊，采用激光焊接成“板片對”，形成焊接流道；每一對板片之間采用墊片密封，形成可拆卸的常規流道。半焊板式換熱器主要適用于氨制冷系統的冷凝器、蒸發器；以及溶劑的加熱和冷卻等。



3、對稱型和非對稱型板式換熱器

FUNKE“FP”型板式換熱器是一種傳統的、常用的板式換熱器，其采用的常規傳熱板片均由墊圈密封，相鄰板片按正確方式組裝后，形成密封的流體通道，冷熱介質分別在各自流道中流動，達到良好的換熱效果。在加熱、冷卻、蒸汽冷凝等不同領域，“FP”型板式換熱器都充分發揮了如下特點：

高傳熱系數

占地面積小

高度湍流達到自潔效果

結構緊湊，運行重量輕

易于維護和清洗



FUNKE“FP”型板式換熱器采用獨特的“Off-set”板型設計，能組合成對稱或非對稱流道，提供更加經濟合理的產品。“Off-set”板片不僅具有不同的波紋傾角，能實現熱混合設計；并且能組合成非對稱流道，使冷熱介質的流道截面積不同，達到換熱效果和壓力損失的有利匹配。 相對對稱型流道，非對稱流道能提高總換熱系數，節約成本效益達17%。



4、發夾式換熱器

發夾式換熱器綜合了U型管式換熱器和其他管殼式（固定管板式、填料函式）的換熱器的優點，具有以下特點：

高換熱性能和緊湊性結構設計；

適用于管殼側的工藝介質溫度交叉工況；

純逆流設計允許溫度交叉和深度換熱；

無需膨脹節即可適用于高溫差工況；

大直徑U型彎管易于維護；

適用于高壓力工況。



5、換熱器系統

結構特點：

●高可靠性、減少和免維護，品牌效應等優點使用戶更具市場競爭力。

●三維設計，外形更直觀、減少了錯誤率,閥門、管路、儀表的布置一目了然。結構緊湊，可以有效的節省空間。

●油箱有限元分析，保證足夠的強度及承重。

●精確的熱力學分析計算，專用的分析計算軟件。

●產品經過國際及國內權*機構嚴格的測試及檢驗。

● 高質量的元件是高質量系統的保證。



6、FUNKE油冷換熱器和風冷換熱器（Oil/Air Cooler）由FUNKE德國總部原裝生產。

標準產品，12種不同的尺寸可以滿足不同工況的使用要求。

采用真空釬焊，大限度的減少焊接變形。保證在有污垢和有硬殼的條件下正常使用。

采用IEC三相交流電機驅動。高品質的電機，在大運行速度下，符合噪聲要求。

FUNKE油冷換熱器和風冷換熱器產品特點：結構緊湊，裝配、使用、維護方便。
