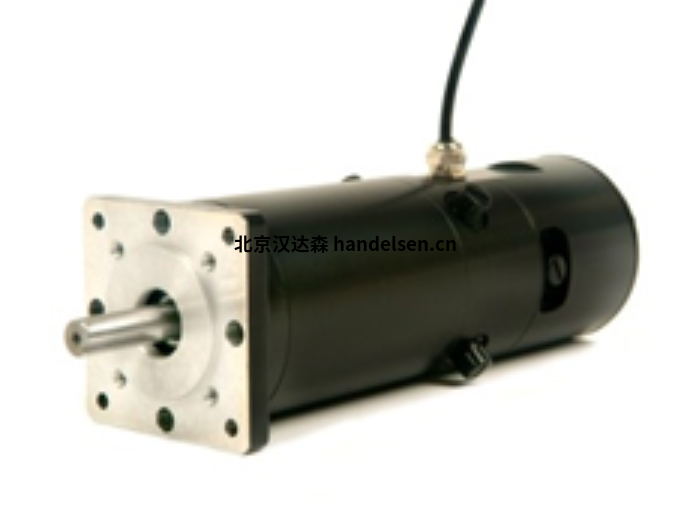

C4-16X 是全新系列的緊湊型稀土直流伺服電機，專為注重低成本同時保持堅固性和性能的應用而設計。
典型應用包括快速門、醫療設備、晶圓旋轉、辦公機器、X-Y 工作臺、坐標測量機等。使用稀土磁鐵確保緊湊型電機幾乎不受退磁影響。
特殊的磁性設計特點，確保極低的齒槽轉矩值。 繞組可在 12、24、28 和 75V 直流電壓下運行。轉子包含一個剛性熔斷換向器，并在高質量滾珠軸承中運行。 標準選項包括一系列行星齒輪箱和多個反饋選項。 提供兩種基本長度，連續輸出扭矩為 0.2Nm 和 0.4Nm
規格
0.2 至 0.4Nm
8000 rpm 最高轉速
緊湊的尺寸
高能稀土磁鐵
絕緣等級可達C級
2極電機
標準功能
圓形法蘭
PG 帶飛線的壓蓋
IP44 密封
無鍵槽
選項
多繞組
行星齒輪箱
輸出軸直徑
6 毫米或 8 毫米
多種反饋選項
安裝尺寸
(IMB14) 符合 DIN 42016
C4-161 K系列具體參數舉例：
標稱電源電壓，VT (V) 95
最大速度，nmax (rpm) 3500
連續扭矩，Tc (Nm) @ 20°C 0.21
靜止扭矩，Ts (Nm) @ 20°C 1.19
最大連續功率，功率 (W) 55
當前扭矩下電壓，Ic (A) 1.37
靜止扭矩時電流，IS (A) 8.5
空載電流，INL (A) 0.19
扭矩常數，KT (Nm/A) 0.165
反電動勢常數，Ke (V/krpm） 17.4
直流電阻，R (Ω) 10.4
電感，L (mH) 14.4
電子時間常數，τe（msec） 1.4
機械時間常數，τm（msec） 19
慣性，JM (kgcm2) 不包括反饋 0.49
重量，M (kg)，不包括反饋 1.6
靜摩擦力，TF (Nm) 0.017
粘性阻尼，F1 (Nm/krpm) 0.003
