   錫克拉Sikla創(chuàng )立于1967年，1998年Sikla 推出了用于工業管道的模塊化鋼結構系統。Sikla產品有適配器、橫梁支架、光速夾、梁夾、懸臂支架及配件等產品。

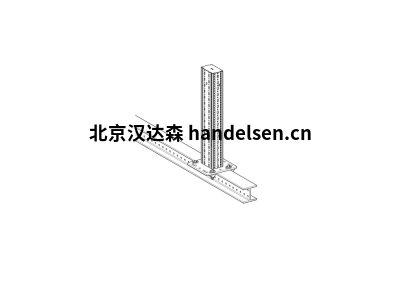

  Sikla TPH F 100 橫梁截面支架連接 90° 相交梁部分 F100 的接口元件?；蛘?，橫梁段固定器 TPH 可用于僅將一個橫梁段連接到帶有合適的墻錨或帶有澆鑄通道附件的平坦表面。



Sikla TPH F 100系列橫梁截面支架安裝

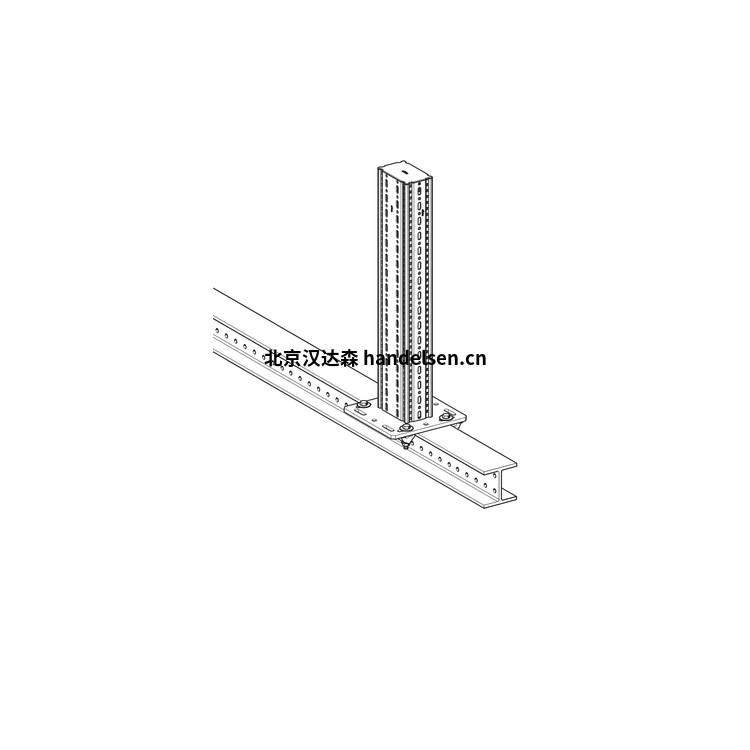

  使用穿過所有細長孔的 6 x 自成型螺釘 FLS 將一個梁截面 F100 90° 連接到另一個梁截面。使用 2 個自成型螺釘 FLS 通過梁截面支架 TPH F100 頂部的兩個細長孔加上 2 個通過兩個孔“d1”達到 M12 的適當固定元件連接到任何其他表面或構件。



Sikla TPH F 100 C橫梁截面支架技術數據

長度：219×100×4mm

直徑：14mm

長孔 LL1：11×20mm

重量：1.2kg



Sikla TPH F 100/80 C橫梁截面支架技術數據

長度：199×100×4 mm

直徑：14mm

長孔 LL1：11×20mm

重量：1kg
