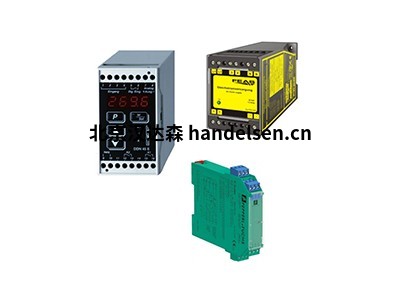

名稱。KSR KUEBLER 繼電器

型號：ER230



1、德國KSR KUEBLER繼電器型號ELM應用范圍

①將傳感器信號轉換為電壓或電流信號

②觸點過載保護

液體介質的液位測量

不同液位的控制和監測 ④液位控制和監測

機械制造

⑥污水處理和環境工程



2、德國KSR KUEBLER繼電器型號ELM產品說明

①變送器將電阻輸入轉換為比例模擬或數字輸出。輸入、輸出和電源是相互隔離的。

②該變送器特別適用于KSR液位傳感器。

定點繼電器使用電流/電壓信號來監測跳閘極限。這些信號可以由變送器產生。設定點繼電器可以使用DIP開關和電位器進行配置。觸點保護繼電器用于切換更高的電流。

④輸入端連接到控制電路的二進制開關將觸發具有更高接觸等級的繼電器。這大大增加了使用壽命。輸出繼電器是無電壓的。輸入與輸出和電源電壓安全隔離。觸點保護繼電器溫度穩定，確?？煽康拈_(kāi)關操作。



3、德國KSR KUEBLER繼電器型號ELM產品的特殊性

①設計緊湊，無移動部件

溫度范圍為-30...+135°C

③壓力范圍從真空到50巴

④所需的安裝位置

開關狀態的直觀顯示 ⑤開關狀態的直觀顯示

防爆型可選 ⑥防爆型可選



4、KSR KUEBLER繼電器產品概述

OLS-C20光電液位開關用于檢測液體中的極限液位。這與物理性質無關，如折射率、顏色、密度、介電常數和導電性。還可以進行小批量的測量。

該開關由一個紅外LED和一個光電晶體管組成。LED發出的光被引向一個棱鏡。只要棱鏡的傳感器尖端處于氣相中，光線就會(huì )在棱鏡內反射到接收器上。

當容器中的液體上升并浸濕了大約2/3的玻璃尖端時，進入液體的紅外光束被打斷，只有一小部分到達接收器。 oc pnp晶體管的輸出可以直接連接到控制系統的輸入端，也可以給外部繼電器通電。輸出有短路保護，也有電流、電壓和功率限制。

④開關狀態可以直接在傳感器上讀?。ňG色LED）。



5、KSR KUEBLER繼電器的工作原理和特點是什么？

KSR KUEBLER繼電器是一種電子控制裝置，它有一個控制系統（又稱輸入電路）和控制系統（又稱輸出電路），通常用在自動控制電路中，它實際上是用較小的電流控制較大的電流的 "自動開關"。因此，在電路中起著自動調節、安全保護、轉換電路等作用。



6、KSR庫伯勒接觸式保護繼電器KR 24、KR 230KFD2-SR2-Ex2.W(KR 24-EX)

①KSR接觸保護繼電器KR 24和KR 230將開關元件（如磁性浮球開關-催化劑1003-，磁性開關-1008和1015-）的二進制信號送到繼電器輸出端。

該裝置具有電壓和溫度穩定性，并保證規定的開關行為。保持觸點使該裝置可作為最小-最大控制器使用。開關信號可以通過繼電器輸出轉發到接觸器電路（如泵控制）或其他評估電路，而不會(huì )出現破壞開關元件（簧片觸點）的電感峰值。

(iii) 觸點保護繼電器保護簧片觸點免受任何可能發生的電壓或電流尖峰的影響。根據負載的類型，使用不同的保護電路。

④接觸保護繼電器KR230-Ex和KR24-Ex傳輸危險區域的二進制信號。輸入電路適用于符合NAMUR DIN EN 60947-5-6標準的傳感器或機械觸點。

輸入端安全地分離輸出和電源電壓，符合DIN EN 500標準。
