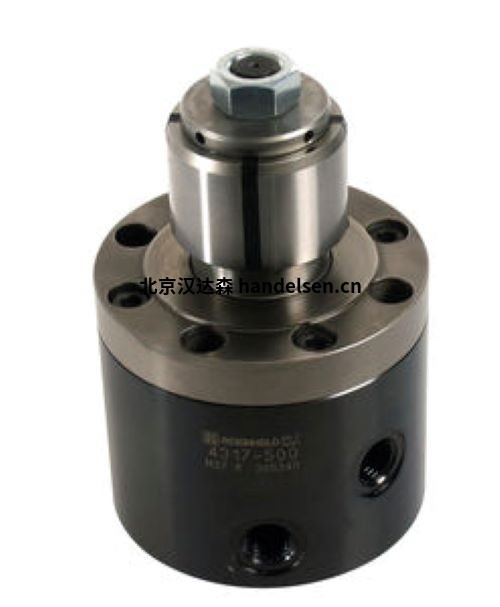

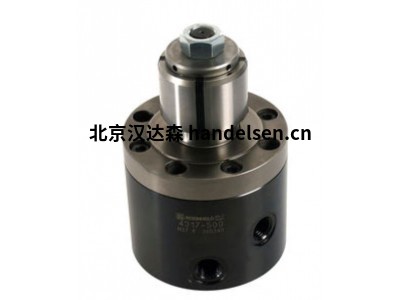

夾緊元件Roemheld德國R?mheld內徑夾具4317100

B1.4841

孔夾具

塊式，無定心功能
雙作用，適用于孔徑 7.8 - 17.7 mm
的最大工作壓力 250 bar

液壓口 管螺紋和歧管連接 帶 O 型圈
對中功能 無定心
體設計 塊型
最小夾緊直徑 [mm] 7.8
最大夾緊直徑 [mm] 8.2
最大低夾緊力 [kN] 5.1
密封FKM
閥座檢查氣動
連接，用于正壓保護

B1.4841 孔夾具

孔夾特別適用于夾緊支撐面上具有直徑為 7.8 至 17.7 mm 的光滑孔的工件。

孔夾是雙作用拉式氣缸?？筛鼡Q的夾緊襯套固定在活塞上。
夾緊襯套的 4 個段通過圓錐夾緊螺栓通過彈簧力徑向膨脹。因此，膨脹力始終相同，與液壓夾緊壓力無關。夾緊襯套的松開和工件的下拉夾緊均通過液壓控制。
連接正氣壓保護，夾緊襯套可防止切屑和冷卻劑。在工件的硬化支撐面上有一個用于連接氣動閥座檢查的鉆孔。

訂貨貨號選擇：

4318111A

周莉 QQ：2668476640   手機：13021972807 電話：010-64714988-226 傳真：010-64714988-668 郵件：tk3@handelsen.cn

4318111B

4318111C

4318111D

… …

4318211M

4318211N
