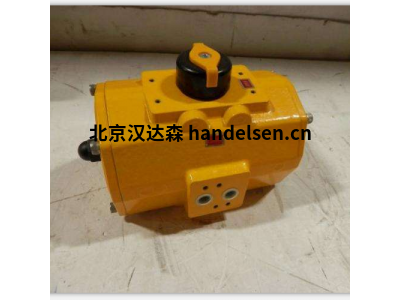

荷蘭EL-O-Matic小齒輪執行器 180° P系列

一、180° P系列機架和小齒輪氣動閥執行器

EL-O-Matic 180° P系列是機架和小齒輪執行器，提供 8 種尺寸的彈簧回彈或雙作用型號。180° P 系列執行器通常用于具有 180° 旋轉功能的 3 路或 4 路球閥。使用高檔鋼和鋁部件以及 EL-O-Matic 獲得專*的三點活塞支持，為 180° 旋轉應用的自動化提供了堅固可靠的單元?，F代合成軸承可確保移動部件之間沒有金屬接觸。

特征

單和雙作用執行器有 8 種尺寸，范圍從 29 Nm 到 2061 Nm（256 到 18，241 lbf.in）。

適合并忘記堅固耐用的耐腐蝕性設計，確保長循環壽命

易于安裝執行器，其功能忠實地提供多年的可靠性能。

鋅板碳鋼小齒輪，提供耐腐蝕性、高強度和輕質結構的最佳組合。

模塊化結構允許輕松的彈簧或操作更改。

所有執行器都有安裝法蘭和驅動器到 ISO 5211，并允許在大多數閥門上輕松集成。

執行器電磁閥和頂部安裝接口允許將執行器與各種控件和附件進行包裝。

EL-O-Matic 180° P 系列執行器可配備"L1"限位停止，限制向外沖程?？蛇x的"LF"全沖程調整選項可旋轉 120° 或 135°。



產品類型

氣動機架和小齒輪執行器

驅動

180° 旋轉

認證

ATEX、PED 和機械指令

控制類型

開/關，定位，調制

閥門類型

3 或 4 路球閥和任何其他 180° 應用

工作溫度

標準 -20°C 至 +80°C（-4°F 至 +176°F）?？蛇x的高溫和低溫選項

轉矩

8 種尺寸：12 牛米至 4100 牛米（106 lbf.in 到 36，474 lbf.in）

工作壓力

高達 6 bar / 87 psi



部分型號展示：

氣動執行器 ED0065.M1A00A.000N0

安裝架 TYP F10/F20

電氣定位器 ATYP F 20 IP 65

抽空比例閥 Typ: ED 40

ED0065.U2A00A.S14KS0 (Dual Stroke)

ED0065.U1A00A.S14KS0 (Standard)

ES 40 Federsatz Nr. 5 F05 VK14

執行器 ED0200.M1A00A.S22KS0

蝶閥執行器 ESO100.U1A04A.27KO

蝶閥執行器 ESO600.U1A04A.27KO

蝶閥執行器 ESO350.U1A04A.27KO

蝶閥執行器 ESO200.U1A04A.27KO

蝶閥執行器 ES0100.U1A04A.S19KS0

蝶閥執行器 ES0600.U1A04A.S27KS0

蝶閥執行器 ES0350.U1A04A.S27KS0

蝶閥執行器 ES0200.U1A04A.S27KS0

Typ: ED 200,

Typ: ED 350

氣動球閥 型號： ED 350

氣動球閥 類型: ED 150

ES0040.M1A04A.14KS0

ES0065.M1A04A.14KS0

F0100

F0150

F0200

F0350

F0600

F0950

F1600

F2500

F4000

E350

E600

E950

E350

E600

E950

MO-520

MO-600

ED1600

PD2500

PD4000

PS4000
