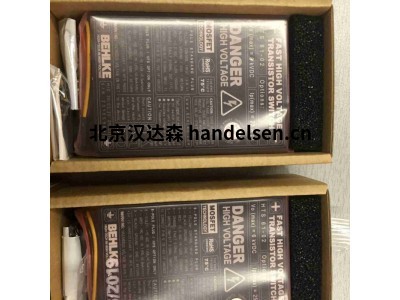

德國B(niǎo)EHLKE晶閘高壓開關60-1000-SCR用于激磁驅動器

一、 BEHLKE 晶閘管開關產品介紹

所有 BEHLKE 晶閘管開關都可選配接地冷卻法蘭（選件 GCF）、鍍鎳銅散熱片（選件 CF）、石墨散熱片（選件 CF-GRA、陶瓷散熱片（選件 CF-CER）、水冷（選項 ILC），非導電冷卻劑的直接液體冷卻（選項 DLC）或陶瓷冷卻表面（選項 CSS）。為了避免高壓電勢下散熱片的電暈放電，我們建議直接液體冷卻（選項 DLC ) 或陶瓷散熱片（選項 CF-CER）或水冷卻（選項 ILC），用于在 40 kV 以上的電壓下進行冷卻

產品代碼：

 型號包含有關電壓、電流和開啟行為的編碼信息。第一個數字代表電壓，以 kV 為單位，破折號前的最后一個數字表示開啟行為（0 = 固定開啟時間，1 = 可變開啟時間）。破折號后的數字以安培 x10 為單位表示電流。特殊功能由第二個破折號后的字母編碼。示例 HTS 60-100-SCR：HTS = HV 晶閘管開關，6 = 6 kV，0 = 電流取決于固定導通時間，100 = 1000 安培，SCR = 可控硅整流器（晶閘管）。

二、 BEHLKE 晶閘管開關型號介紹

【按 電壓排序】

1.1、BEHLKE溫超導 40-1000-SCR

描述：同步。用于并行連接的 I/O。

最大限度電壓：4千伏

峰值電流：1000A

峰值功率：40MW

 準時[μs]:35…∞

外殼尺寸[mm 3 ]:89×64×31

1.2、BEHLKE高溫超導 60-1000-SCR

描述：同步。用于并行連接的 I/O。

最大限度電壓：6千伏

峰值電流：1000A

峰值功率：60MW

 準時[μs]:35…∞

外殼尺寸[mm 3 ]:122×64×31

1.3、BEHLKE高溫超導 60-100-SCR

描述：帶高壓尾纖的管狀外殼。冷卻選項不可用。

最大限度電壓：6.4千伏

峰值電流：1000A

峰值功率：6.4MW

 準時[μs]:35…∞

外殼尺寸[mm 3 ]:135×20×20

1.4、BEHLKE高溫超導 60-200-SCR

描述：LED 指示燈。非常緊湊的設計 - CF 選項部分不適用！

最大限度電壓：6.4千伏

峰值電流：2000A

峰值功率：12.8MW

 準時[μs]:35…∞

外殼尺寸[mm 3 ]:80×38×25

1.5、BEHLKE高溫超導 80-200-SCR

描述：同步。用于并行連接的 I/O。

最大限度電壓：8千伏

峰值電流：2000A

峰值功率：16MW

 準時[μs]:35…∞

外殼尺寸[mm 3 ]:89×64×31

BEHLKE具體型號：

德國B(niǎo)ehlke  HTS90-20-LC2

 德國B(niǎo)ehlke HTS60-16

德國B(niǎo)ehlke  HTS 80-03 8000 VDC30Amps Option HFS（High frequency switch)

德國B(niǎo)ehlke  HTS50-12

德國B(niǎo)ehlke  HTS 81-06-GSM+OPTION I-HFB+OPTION CF VII

德國B(niǎo)ehlke  HTS 80-03 8000 VDC30Amps Option HFS（High frequency switch)

德國B(niǎo)ehlke  HTS 80-03 Option HFS,Option OT/1u

德國B(niǎo)ehlke  HTS 80-03 8000 VDC30Amps Option HFS（High frequency switch)

德國B(niǎo)ehlke  HTS 80-03 Option HFS,Option OT/1u

德國B(niǎo)ehlke  HTS 80

?
