德國IPR機器人工具快換裝置 TK系列

機器人工具快換裝置

自動更換刀具 – 無延遲且精度max高

IPR的換刀裝置可在機器人或門戶上為各種應用安全快速地更換刀具。它們可*佳地適應現代工業機器人和高效生產工廠的要求。有了它們，機器人能夠使用不同的工具執行過程，而無需手動轉換。通過這種方式，您可以將機器的停機時間降至*低，并顯著加快工作流程。

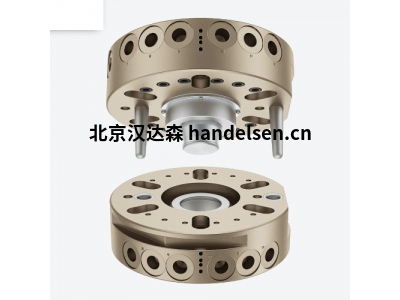

一、機器人工具快換裝置TK系列

用于機器人存儲和拾取工具的緊湊型標準

描述

對于工件重量輕、刀具變化大的機器人應用，TK 系列換刀裝置是正確的選擇。它們具有11種尺寸和ISO旋入式圖案，幾乎可以連接到任何機器人上。緊湊的外部尺寸和內部風管即使在密閉空間內也能使用。

優點

• 尺寸緊湊

• 超長定心銷實現輕松快速耦合

• 內部風道

• 用于可靠存儲

的集成凹槽 • 符合 DIN EN ISO 9409-1 標準的標準化旋入式圖案



產品型號及參數：

TK-31.5-R

機器人側

氣動貫穿件：5 倍

Max大牽引力：500 N

建議。搬運重量：8 千克

扁平化設計

安全保持，即使有壓縮空氣下降

可選：通過彈簧加載的觸點引腳傳輸電信號

可選：氣動和液壓管路的耦合和去耦



TK-31.5-噸

工具頁面

氣動貫穿件：5 倍

Max大牽引力：500 N

建議。搬運重量：8 千克



TK-35-R

機器人側

氣動貫穿件：5 倍

Max大牽引力：500 N

建議。搬運重量：8 千克



TK-35-T

工具頁面

氣動貫穿件：5 倍

Max大牽引力：500 N

建議。搬運重量：8 千克



TK-40-R

機器人側

氣動貫穿件：6 倍

Max大牽引力：900 N

建議。搬運重量：12 千克



TK-40-T

工具頁面

氣動貫穿件：6 倍

Max大牽引力：900 N

建議。搬運重量：12 千克



TK-45-R

機器人側

氣動貫穿件：8 倍

Max大牽引力：1，500 N

建議。搬運重量：16 千克



TK-45-T

工具頁面

氣動貫穿件：8 倍

Max大牽引力：1，500 N

建議。搬運重量：16 千克



TK-50-R

機器人側

氣動貫穿件：8 倍

Max大牽引力：4，000 N

建議。搬運重量：25 千克



TK-50-T

工具頁面

氣動貫穿件：8 倍

Max大牽引力：4，000 N

建議。搬運重量：25 千克



TK-63-R

機器人側

氣動貫穿件：8 倍

Max大牽引力：6，000 N

建議。搬運重量：30 千克



TK-63-T

工具頁面

氣動貫穿件：8 倍

Max大牽引力：6，000 N

建議。搬運重量：30 千克
