ant-antriebstechnik 滾珠絲杠
類別 尺寸 編號 載荷 速度 m/min
A 16 x 5R x 3 - 4 R1502 010 63 14 800 30
A 16 x 10R x 3 - 3 R1502 040 83 11 500 60
A 16 x 16R x 3 - 3 R1502 060 63 11 200 96
A 20 x 5R x 3 - 4 R1502 110 83 17 200 30
A 20 x 10R x 3 - 4 R1502 140 63 16 900 60
A 20 x 20R x 3,5 - 3 R1502 170 63 16 000 120
A 25 x 5R x 3 - 4 R1502 210 83 19 100 30
A 25 x 10R x 3 - 4 R1502 240 83 18 800 60
A 25 x 25R x 3,5 - 3 R1502 280 63 17 600 150
A 32 x 5R x 3,5 - 4 R1502 310 83 25 900 23
A 32 x 10R x 3,969 - 5 R1502 340 84 38 000 47
A 32 x 20R x 3,969 - 3 R1502 370 63 23 600 94
A 32 x 32R x 3,969 - 3 R1502 390 63 23 400 150
A 40 x 5R x 3,5 - 5 R1502 410 84 34 900 19
A 40 x 10R x 6 - 4 R1502 440 83 60 000 38
B 40 x 10R x 6 - 6 R1502 440 84 86 500 38
C 40 x 12R x 6 - 4 R1502 450 63 59 900 45
C 40 x 16R x 6 - 4 R1502 460 63 59 600 60
A 40 x 20R x 6 - 3 R1502 470 83 45 500 75
B 40 x 25R x 6 - 4 R1502 480 83 56 900 93
B 40 x 30R x 6 - 4 R1502 4A0 83 56 300 112
A 40 x 40R x 6 - 3 R1502 490 63 44 400 150
B 50 x 5R x 3,5 - 5 R1502 510 84 38 400 15
B 50 x 10R x 6 - 6 R1502 540 84 95 600 30
C 50 x 12R x 6 - 6 R1502 550 64 95 500 36
C 50 x 16R x 6 - 6 R1502 560 64 95 300 48
B 50 x 20R x 6,5 - 5 R1502 570 84 90 800 60
B 50 x 25R x 6,5 - 4 R1502 580 84 71 800 75
B 50 x 30R x 6,5 - 4 R1502 5A0 83 71 300 90
B 50 x 40R x 6,5 - 3 R1502 590 63 55 800 120
B 63 x 10R x 6 - 6 R1502 640 84 106 600 24
B 63 x 20R x 6,5 - 5 R1502 670 84 100 700 48
B 63 x 40R x 6,5 - 3 R1502 690 63 64 100 95
C 80 x 10R x 6,5 - 6 R1502 740 84 130 100 19
C 80 x 20R x 12,7 - 6 R1502 770 94 315 200 30
B 16 x 5L x 3 - 4 R1552 010 63 14 800 30
B 20 x 5L x 3 - 4 R1552 110 83 17 200 30
B 25 x 5L x 3 - 4 R1552 210 83 19 100 30
B 32 x 5L x 3,5 - 4 R1552 310 63 25 900 23
B 40 x 5L x 3,5 - 5 R1552 410 64 34 900 19
B 40 x 10L x 6 - 4 R1552 440 63 60 000 38

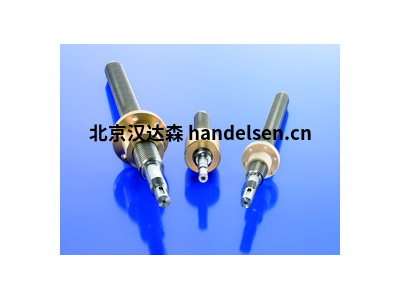

ANT加工滾珠絲杠
滾珠絲杠是精密的驅動元件。
組裝后，滾珠絲杠螺母和滾珠絲杠主軸形成滾珠絲杠驅動器或 KGT。
定位和進給運動的最佳單元。
滾珠絲杠提供單螺母或雙螺母，定位精度高達 0.01 mm。
間距精度：23 µm / 300 mm；52 微米/300 毫米；130微米/300毫米。
好處
由于內部全偏轉原理，功能均勻。
由于滾珠從滾道中最佳移除，因此運行特別平穩? 預緊的單個螺母
，也可調節
大量滾珠帶來高額定載荷
短螺母設計
無突出部件，螺母安裝沒有任何問題
光滑的外殼
有效的擦拭密封
