Framo Morat GSD系列行星齒輪箱

Framo Morat GSD系列行星齒輪箱

  弗朗茲莫拉特Framo Morat成立于1912 年，Framo Morat 是一家為許多行業提供驅動解決方案的制造商。Framo Morat在齒輪技術和特種塑料的定制注塑成型領域應用多。

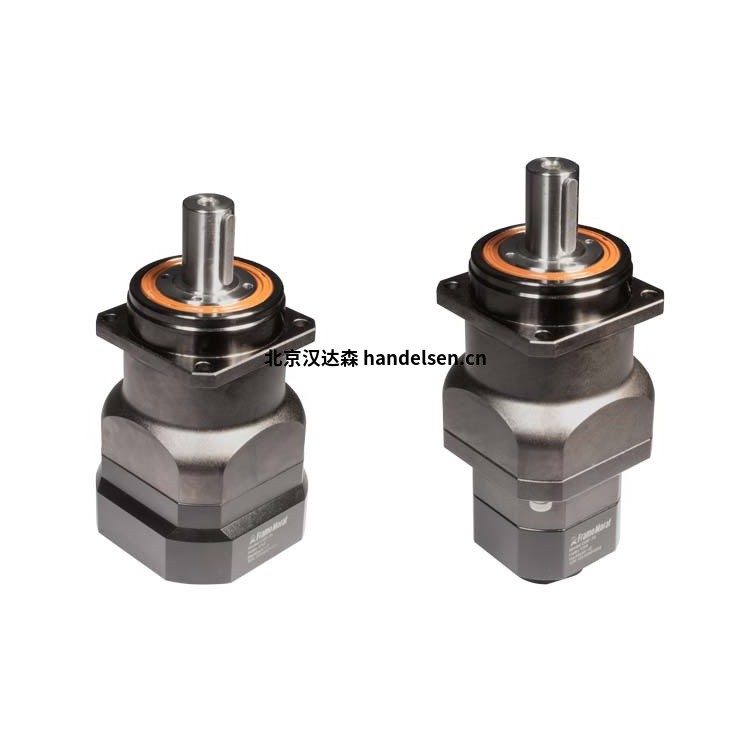

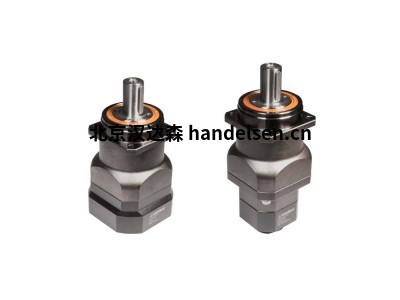

   Framo Morat GSD系列是空間受限應用的齒輪箱。機器人的輸出法蘭產生zui高的扭轉剛度。Framo Morat  GSD系列的低標準背隙使其適合需要最高定位和速度精度的高動態應用。Framo Morat  GSD系列標配有zui大預緊力的深溝球軸承——可選配圓錐滾子軸承，以適應更高的徑向和軸向力。



Framo Morat行星齒輪箱GSD系列特征：

采用機器人法蘭，設計緊湊，連接牢固

zui高的抗扭剛度

可選圓錐滾子軸承帶來最高的軸向載荷

軸承：其中 T = 錐形軸承；不帶 T = 滾珠軸承

背隙等級：1 = 標準；0 = 減小齒隙

輸入空心軸直徑=zui大電機軸直徑 = D9 齒輪箱尺寸



Framo Morat GSD047行星齒輪箱參數：

外殼直徑：72

外徑定心輸出：28

內徑定心輸出：12

孔圓直徑輸出：20

夾緊系統直徑：27

輸入空心軸直徑：11

孔圓直徑輸入：42

外殼直徑輸入：59

孔圓直徑 (2) 輸出：67

輸出法蘭直徑：47

外殼長度：33.5-61.5

軸長輸出：23.5

zui大限度輸入長度電機軸：21-27

到螺絲中心的距離：4.5

標稱輸入速度：5000 r/min

扭轉剛度：6 牛米/弧分

工作溫度：-25°C – +90°C

額定輸出扭矩*5：23 牛米



Framo Morat GSD064行星齒輪箱參數：

外殼直徑：86

外徑定心輸出：40

內徑定心輸出：20

孔圓直徑輸出：31.5

夾緊系統直徑：29-40

輸入空心軸直徑：14-19

孔圓直徑輸入：42

外殼直徑輸入：59

孔圓直徑 (2) 輸出：67

輸出法蘭直徑：47

外殼長度：33.5-66.5

軸長輸出：23.5

zui大限度輸入長度電機軸：21-27

到螺絲中心的距離：4.5

標稱輸入速度：4500 r/min

扭轉剛度：14 牛米/弧分

工作溫度：-25°C – +90°C

額定輸出扭矩*5：63 牛米



Framo Morat行星齒輪箱GSD系列：

Framo Morat GSD047

Framo Morat GSD064

Framo Morat GSD090

Framo Morat GSD110

Framo Morat GSD140



Framo Morat GSD系列行星齒輪箱
