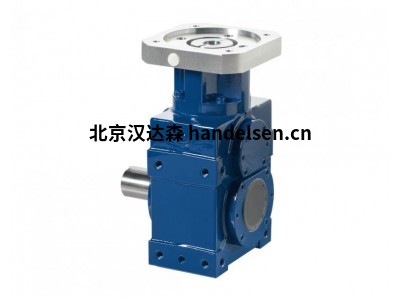

vogel MPL系列帶鍵實心軸同軸齒輪箱
比率：i 3,0 – 100,0
加速扭矩：T 2max[牛米]40 – 500
輸出軸額定扭矩T 2N[牛米]25 – 1000
反彈：j[arcmin]8 - 10
輸入速度：N 1[分鐘-1 ]4500 – 8000
齒輪齒：正齒輪
方向旋轉：輸入和輸出方向相同
效率：1級η≥97%
2 級 η ≥ 95 %
壽命：20000小時
允許的變速箱溫度
外殼：-10 °C 至 +90 °C
潤滑：終身潤滑
安裝位置：任意，下單時請注明
表面保護：底漆 RAL 9005 黑色
保護等級：IP54
MPL 050
齒輪級 1 2
比率 i 3 4 5 7 10 12 16 20 28 35 50 70 100
加速扭矩（每小時最多 1000 次循環） T2bzul Nm 32 40 32
輸出額定扭矩
(帶 n1Nzul) T2Nzul Nm 20 25 25 25 15 25 25 25 25 25 25 25 15
急停扭矩（在變速箱使用壽命期間允許 1000 次） T2Notzul Nm 80 100 80
允許的平均輸入速度
（使用 T2Nzul 和 20 °C 環境溫度） n1mzul min-1 2600 4000 4000 4800 5500 5500
輸入速度 n1maxzul min-1 8000 8000
齒隙 j arcmin ≤ 8 ≤ 10
扭轉剛度 C Nm/arcmin 3,5 3,5
徑向載荷（參考輸出軸上的軸心） F2r N 1450 1450
軸向載荷（參考輸出軸上的軸心） F2a N 1550 1550
重量 m kg 1,9 2,5
運行噪音（n1 = 3000 min-1 無負載） LPA dB(A) ≤ 70 ≤ 70
慣性
MPL 100
齒輪級 1 2
比率 i 3 4 5 7 10 12 16 20 28 35 50 70 100
加速扭矩（每小時最多 1000 次循環） T2bzul Nm 80 80 100 80
輸出額定扭矩
(帶 n1Nzul) T2Nzul Nm 56 70 70 70 45 70 70 70 45
急停扭矩（在變速箱使用壽命期間允許 1000 次） T2Not Nm 200 250 215 200
允許的平均輸入速度（使用 T2Nzul 和 20 °C 環境溫度） n1m min-1 2300 3800 4500 4500
輸入速度 n1maxzul min-1 6000
扭轉剛度 C Nm/arcmin 10 10
徑向載荷（參考輸出軸上的軸心） F2rN 2400
軸向載荷（參考輸出軸的軸心） F2aN 1900 1900
重量 m kg 3,8 4,8
運行噪音（n1 = 3000 min-1 無負載） LPA dB(A) ≤ 72 ≤ 72
