德國JAKOB金屬波紋管聯軸器 KM系列

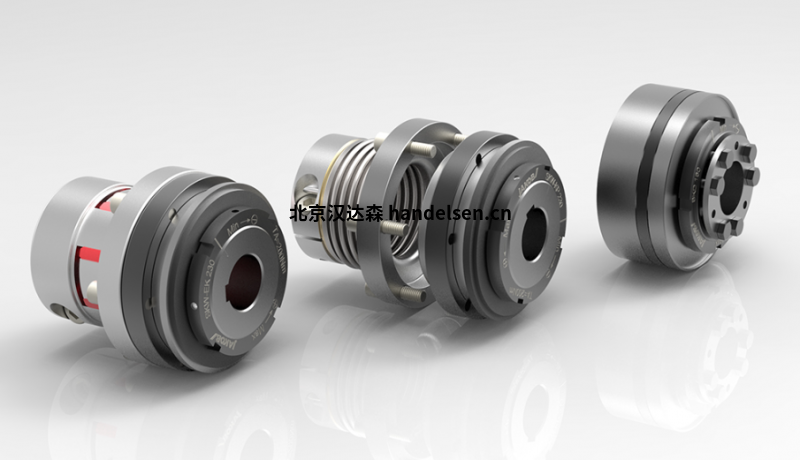

金屬波紋管聯軸器

金屬波紋管聯軸器是高柔性全金屬聯軸器，具有高扭轉剛度和max小慣性矩。提供錐形和夾具連接，以及適用于各種應用的各種金屬波紋管形狀。所有 JAKOB 伺服聯軸器的共同點是絕對無間隙（也包括軸-輪轂連接）和補償軸不對中的靈活性。由于各個系列各自的賣點，設計師將始終成功地從廣泛的 JAKOB 聯軸器系列中找到最佳解決方案。應用范圍從機床的高動態進給軸到通用機械工程中要求苛刻的驅動器。



產品特性：

• 扭矩高達 50,000 Nm

• 高扭轉剛度

• 溫度高達 350°C

• 高速

• 可選不銹鋼設計



產品系列及參數介紹：

KM

• 易于安裝 兩側易于夾緊的輪轂

• 6 軸波紋管 - 具有成本效益的標準

• 扭矩范圍：20 - 1,300 Nm

• 軸直徑：8 - 85 mm



KP

• 易于安裝 兩側易于夾緊的輪轂

• 4 軸波紋管 - 總長度短 - 高抗扭剛度

• 扭矩范圍：25 - 900 Nm

• 軸直徑：10 - 75 mm



KR

• 易于安裝 兩側易于夾緊的輪轂

• 直波紋管 - 更大的總長度

• 低回復力 - 高抗扭剛度

• 扭矩范圍：25 - 1,500 Nm

• 軸直徑：8 - 85 mm



KPH /KMH /KRH

• 現在也易于在兩側安裝夾緊輪轂，采用半殼

設計 • 不銹鋼設計 - 長度可變

• 扭矩范圍：10 - 900 Nm

• 軸直徑：6 - 55 mm
