Air Torque特別執行器系列產品

- 雙作用N°15種型號：

- 在從6,7 Nm的4.955 Nm的5.5Bar空氣供應

- 在80 PSI空氣供應59,1 LB-IN 至44.900 LB-IN

- Spring Return N°14 models: - 彈簧復位N°14種型號：

- 彈簧從3,4 Nm至2.207 Nm的扭矩

- 彈簧扭矩29,8 LB-IN 19.350 LB-IN

Air Torque特別執行器：

- 執行器的旋轉120° - 135° - 180°。

- 180°與90°彈簧復位執行器故障安全位置

- 3 position and dosing actuators - 3位和劑量驅動器

- 液壓調速控制執行器（阻尼器）

- 快速執行器

- 鍛造不銹鋼執行器雙作用和彈簧復位

c



Air Torque電動型號：

ER PLUS 系列（10-100NM）

ER PREMIER 系列（20-100NM）

V系列（25-300NM）

VRX/VSX/VTX系列（25-1000NM）

VT系列（600-2400NM）





AIRTORQUE PT0200UDF05F0717/14L雙作用執行器



PT0200U DA，法蘭 F05F07，

雙平方 17 平方縮減 14

已連接，5.5 bar 時扭矩 64 Nm，保護 L，

閥體和端蓋 PTFE 涂層，淺灰色，

溫度范圍 -40°C/+80°C

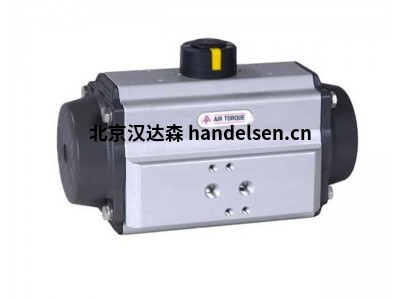

意大利AIRTORQUE單作用/雙作用氣動執行器(AT250雙作用氣缸)



　　AT氣動執行器結構特點：



　　1)、擠壓成型的鋁合金缸體，經硬質氧化處理，表面質地堅硬，耐磨性強。



　　2)、緊湊的雙活塞齒輪、齒條式結構，嚙合精確，傳動平穩，安裝位置對稱，輸出扭矩恒定。



　　3)、活塞、齒條和輸出軸的活動部位均安裝F4導向環，實現低摩擦，長壽命，避免金屬間的接觸。



　　4)、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。



　　5)、單氣控型執行器的彈簧經預壓后安裝，可安全、方便的拆卸和組裝。



　　6)、AT32氣動執行器在全開和全關位置均可進行0度和90度正負5度的雙向行程調節。



　　7)、安裝連接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及namur標準，確保AT32氣動執行器間的互換性和方便安裝電磁閥、限位開關等附件。



AIRTORQUE氣動襯氟蝶閥/對夾蝶閥/軟密封



AIRTORQUE氣動高溫蝶閥/不銹鋼蝶閥/硬密封



AIRTORQUE氣動PVC/UPVC球閥



AIRTORQUE氣動UPVC/PVC三通球閥



AIRTORQUE氣動V型球閥/法蘭球閥



AIRTORQUE氣動薄型球閥/對夾式球閥/不銹鋼



AIRTORQUE氣動襯氟球閥/法蘭球閥



AIRTORQUE氣動法蘭球閥/不銹鋼法蘭球閥



AIRTORQUE氣動高溫球閥/高溫法蘭球閥



AIRTORQUE氣動高壓球閥



AIRTORQUE氣動卡箍球閥/快裝球閥



AIRTORQUE氣動三通卡箍球閥/快裝球閥



AIRTORQUE氣動三通法蘭球閥/不銹鋼



AIRTORQUE氣動三通法蘭球閥/不銹鋼/碳鋼



AIRTORQUE氣動三通絲口球閥/螺紋球閥/不銹鋼









 Air Torque 鍛造不銹鋼系列



空氣扭矩“ S”系列不銹鋼執行器是專為高腐蝕性環境和衛生應用而設計的耐腐蝕執行器系列。

該生產線是使用A182 F316 / EN 10088/3 1.4401中的優質鍛造不銹鋼外殼材料制造的。

空氣扭矩“ S”系列不銹鋼執行器非常適合惡劣，腐蝕性環境中的蝶閥，球閥和旋塞閥的自動化。

典型的應用領域是：



-化學過程

- 紙漿和造紙

-制藥

-海洋和近海

- 食品和飲料

-衛生

-化妝品



Air Torque 該生產線可用于4種外部治療配置：

-使用ENP

-沒有ENP

-帶有ENP，拋光

-無ENP，拋光



Air Torque 拋光的表面處理特別適合必須清潔表面的制藥和食品行業。

該生產線具有9種不同型號的型號，覆蓋最大2,000Nm的輸出扭矩。

現代而緊湊的設計導致了特殊的執行器形狀，從而避免了任何空腔和腐蝕性沉積物。



AT-HD的報價包含以下多種選項供您選擇：

-執行溫度（從-60°C / -76°F到+ 150°C / + 302°F）

-電源：氣動或液壓

-緊急行動

-配件和控制系統套件

-閥門鏈接

-定制





Air Torque 閥帶執行器

DR00030UF05F0714AZ

1DD31A0-ES14E

雙倍的 駕駛，

法蘭F05F07

雙平方14

型號A，5.5bar時扭矩32 Nm，帶多功能顯示屏

AT104

的原產國是意大利，

Air Torque 閥帶執行器

空中扭矩DR00150

氣動旋轉驅動器90°

類型Air torque DR00150 AZ

執行A

雙動

連接ISO5211 F07-F10 / VK17





AIR TORQUE 摘錄自我們的產品范圍:



●氣動和電動執行器



●允許旋轉0°至180*的劑量



●帶液壓速度控制的阻尼執行器



●帶彈簧對中故障位置的彈簧對中執行器



AIR TORQUE的證明書



●防爆



●ISO 9001



●符合IEC 61508 (TUV) 的SIL高斯



●船舶入場(DNV)





AT32氣動執行器型號選擇：



　　首先確定閥門啟、閉時所需要的扭矩，在正常使用條件下，推薦安全系數為15～20%。再根據閥門使用的流體介質增加安全值。對清潔、潤滑介質增加20%安全值;對水蒸氣或非潤滑液體介質增加25%安全值;非潤滑的漿料液體介質增加40%安全值;非潤滑的顆粒介質增加80%安全值。



　　選擇雙氣控執行器時，根據上計算的扭矩值及使用氣源壓力查找雙氣控執行器的扭矩表，就可得到準確AT型號。



　　選擇單氣控執行器時，根據上述計算的扭矩值及使用氣源壓力，在彈簧復位欄內查找終點時扭矩(此扭矩要大于上述計算的扭矩)，就可得到準確的SR型號。例如：氣源壓力為0。4Mpa，經上述計算需要控制一個扭矩為165N。m的閥門，首先按表查找彈簧復位終點相近扭矩171N.m，再向左查看執行器型號為SR160型(共裝10組彈簧)。



　　說明：SR單氣控型輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩，氣源壓力終點扭矩即為打開閥門的扭矩。



　　AT氣動執行器氣動閥門的一般問題及解決指南：



　　氣動閥門不能動作



　　1.電磁閥是否正常，線圈是否燒壞，電磁 閥芯是否被贓物卡死 更換電磁閥、更換線圈、清楚贓物



　　2.對執行器單股供氣檢驗，是否正常工作，如汽缸活塞竄氣、缸體與端蓋或轉軸處漏氣等，拆開執行器檢查密封件是否已損壞，汽缸內孔表面是否已損壞。 更換已壞密封圈、更換汽缸或活塞



　　3.閥內喲雜志將球芯卡住 清楚雜質更換已損閥件



　　4.手動操作執行機構的手柄處在手動位置 將手柄扳到氣動自動位置



　　5.管路扭曲、壓扁 糾正或更換管路
